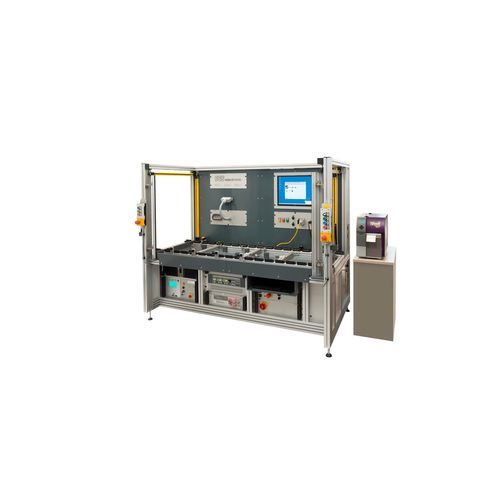

Sistema de teste para iluminação

in situautomático

Visão geral
Especialmente em produtos à prova de explosão, uma garantia de qualidade intensiva é essencial. Por isso, as luminárias antideflagrantes devem ser submetidas a testes de segurança e de funcionamento. Para um novo produto do cliente, foi desenvolvido um sistema de teste totalmente automático para ser integrado diretamente na linha de produção.

Setor
Luminárias

Tarefa
Deve ser desenvolvido um sistema de teste totalmente automático para um novo produto. Os requisitos principais foram elevada flexibilidade e rápida conversão para luminárias lineares alimentadas pela rede e por bateria. Além da confiabilidade do processo, a documentação de cada teste era essencial. Todo o conceito deveria atender às exigentes normas para produtos à prova de explosão. Como o sistema de teste se destina ao uso direto na linha de produção, o desenho ergonômico do posto de trabalho também foi prioritário.

Solução
Em cooperação com o cliente, foi desenvolvido um sistema de teste controlado por PC. O desenho do posto de trabalho teve papel decisivo. A utilização de uma cortina de segurança aprovada melhorou o manuseio e reduziu os tempos de ciclo. O software padrão DAT não só controla a sequência de testes como também orienta o operador durante todo o processo. DAT é um sistema de qualidade completo baseado em Windows; qualquer pessoa que saiba usar um PC poderá operar o testador.

Após os testes de segurança conforme normas internacionais aplicáveis (IEC, EN, UL, VDE etc.), o teste funcional é realizado medindo o consumo de corrente. Inspeções subjetivas adicionais podem ser conectadas posteriormente.

Benefícios

• Solução turnkey incluindo suportes para DUT, adaptações e desenho do posto de trabalho
• Operação simples e intuitiva para pessoal com treinamento básico
• O DUT é conectado uma vez; toda a sequência de teste é executada automaticamente
• Em modo de rede, todos os dados de teste são automaticamente armazenados no local / banco de dados desejado
• Longa vida útil e construção de fácil manutenção
• Curto tempo de ciclo graças ao desenho eficiente do posto de trabalho
• Todos os valores e configurações ajustáveis via software
• Teste automático com dummy
• Proteção do posto de trabalho conforme EN 50191
• Lâmpadas originais para o teste funcional

Características / especificações técnicas

• Teste do condutor de proteção: 10 A a 30 A / máx. 0,4 Ω
• Teste de alta tensão AC: 250 V AC a 5.000 V AC / 3 mA
• Teste de alta tensão DC: 250 V DC a 4.000 V DC / 4 mA
• Teste funcional: 0 – 300 V AC / 1 kVA, 10 Hz a 80 Hz
• Controle por PC com software DAT (sistema de qualidade baseado em Windows)
• Programas de teste: qualquer número pode ser armazenado; resultados salvos em XML ou Access
• Cortina de segurança aprovada para manuseio otimizado e tempo de ciclo reduzido
• Teste diário automático com dummy para auto-verificação da funcionalidade do sistema
