Testador antirroubo

de resistência de isolamentode continuidade de terrade rigidez dielétrica

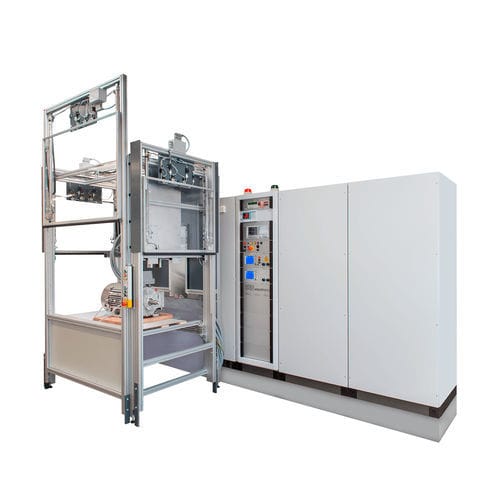

Testes completos de motores elétricos no final da linha de produção. É necessário realizar um teste de segurança e funcionamento no final da linha de produção para os motores trifásicos, após a sua produção. Tarefa O requisito consistia numa solução chave na mão, incluindo a conceção do posto de trabalho e uma fonte de alimentação programável. Para o teste de bloqueio, o equipamento em teste (DUT) deve ser mantido mecanicamente no lugar através da aplicação de forças elevadas no eixo. Além disso, deve ser fornecida uma potência elevada ao DUT, que deve ser programável em toda a gama a partir do computador. Adicionalmente, o sistema deve poder ser facilmente integrado nas linhas de produção existentes em todo o mundo. Solução A elevada potência exigida pelo DUT exigiu estruturas adequadas para a configuração mecânica. Por isso, foi escolhido um projeto de posto de trabalho com três portas automáticas que se moviam para cima. Isto permitiu poupar muito espaço, o que foi de grande importância para a integração nas linhas de produção existentes. O equipamento de teste foi instalado separadamente do posto de trabalho. Devido ao elevado desempenho, as fontes de alimentação eram grandes e pesadas. O DUT pesado é transportado com suportes de peças para a área de ensaio e, em seguida, ligado manualmente à rede elétrica. Para a medição de bloqueio, o eixo do motor é fixado automaticamente. O PC controla os processos de ensaio livremente programáveis com o software padrão DAT. Estão disponíveis os seguintes testes: Teste de ligação à terra Hipot (fase, corpo, sensores, etc.) Resistência de isolamento Resistência dos enrolamentos Teste de tensão de suporte Teste de marcha em vazio a 1/3 da fase Teste de corrente de bloqueio com bloqueio mecânico do eixo Teste de travagem VANTAGENS Solução chave na mão, incluindo suporte para o DUT, adaptação e conceção do local de trabalho Operação simples e intuitiva para pessoal semiqualificado
