Visão geral
Após a produção de motores elétricos de potência média, os estátores são inspecionados quanto à segurança e ao funcionamento. A produção caracteriza-se por grande variedade de produtos, baixos volumes e elevados requisitos de qualidade. A legislação de responsabilidade pelo produto exige o armazenamento permanente de todos os dados de ensaio.

Setor
Motores elétricos

Desafio
Os clientes solicitam a automatização das estações de ensaio existentes, redução dos tempos de ciclo, maior cobertura de diagnóstico e garantia de qualidade. A operação deve ser simples para permitir uso por pessoal semi‑qualificado. Devem ser mantidos elevados padrões de segurança para os colaboradores.

Solução

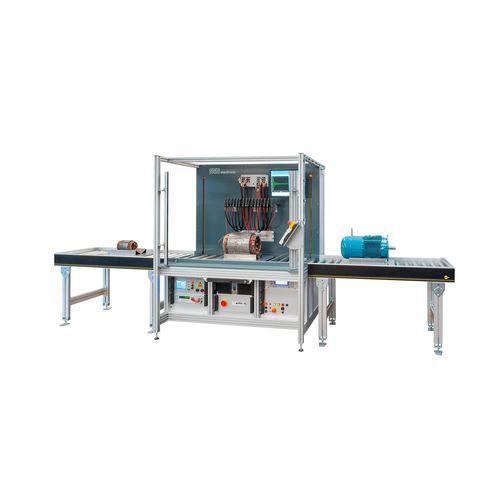

Sistema de ensaio controlado por computador com matriz de relés para motores trifásicos (até 4 níveis de velocidade). A matriz com relés de alta tensão permite combinar ensaios de segurança (hipot) com medições funcionais de baixa resistência. O controlo é feito pelo software padrão alargado DAT. A segurança do pessoal é assegurada por uma cortina de luz aprovada em três lados com espelho de desvio. Pode armazenar‑se um número ilimitado de programas de ensaio no PC do sistema; o cliente pode criar ou reutilizar programas. Os resultados dos ensaios são guardados automaticamente em formato XML ou Access no local de rede especificado. Um teste automático com dummy separado verifica a funcionalidade do sistema; o sucesso do teste dummy é obrigatório antes de prosseguir com os ensaios normais.

Benefícios

• Solução chave na mão incluindo suporte da peça, adaptação e projeto ergonómico do posto
• Operação simples e intuitiva para pessoal semi‑qualificado
• Ligação única da peça a ser testada; toda a sequência de ensaio é executada automaticamente
• Em operação em rede: armazenamento automático dos dados no local / base de dados especificado
• Longa vida útil e desenho de fácil manutenção
• Tempos de ciclo reduzidos graças ao desenho eficiente do posto com cortina de luz
• Todos os valores e ajustes configuráveis via software
• Teste automático do dummy antes da produção
• Segurança do posto conforme EN 50191

Características / especificações técnicas

• Teste hipot: 5.500 V para enrolamentos, carcaças e sensores
• Capacidade de ensaio de sobretensão até 6.000 V
• Medição de resistência de baixa ohmia para enrolamentos e sensores
• Monitorização do campo magnético rotativo via sensores
• Matriz de relés para motores trifásicos com até 4 níveis de velocidade
• Matriz com relés de alta tensão permitindo combinar testes de segurança e medições funcionais
• Controlado pelo software padrão alargado DAT; número arbitrário de programas armazenáveis no PC
• Armazenamento automático dos resultados em XML ou Access para local de rede
• Cortina de luz aprovada (três lados) com espelho de desvio para segurança do pessoal
• Teste diário automático com dummy obrigatório antes de prosseguir com os ensaios
• Projetado para automação, tempos de ciclo reduzidos e operação por pessoal semi‑qualificado
