Sistema de teste para motor elétrico

de estatoresin situautomático

Descrição do produto

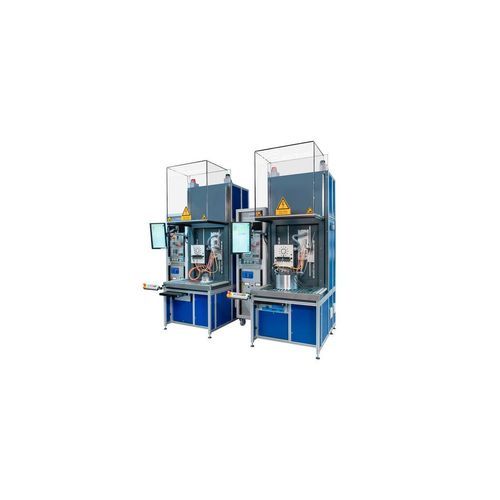

Foram implementadas duas estações de teste quase idênticas para inspecionar os estátores antes e depois da impregnação. Ambas as estações podem ser usadas de forma intercambiável para os dois tipos de teste, cobrindo picos de produção. O projeto atende a uma ampla diversidade de DUT e à necessidade de tempos de ciclo reduzidos.

Indústria
Motores elétricos

Desafio
Os sistemas de teste precisavam ser integrados a uma linha de produção. Apesar da grande diversidade dimensional dos DUT, a solução devia proporcionar alta flexibilidade mantendo tempos de teste curtos.

Testes exigidos

• Identificação de polaridade (polo Norte/Sul)
• Teste de descarga parcial em ambiente de produção
• Teste de pressão/estanqueidade do dispositivo de refrigeração do estator

Solução
Para alcançar a flexibilidade necessária, o sistema inclui uma interface DUT universal que permite conectar todas as variantes sem conversão da estação. Um sistema de fixação pneumático foi escolhido para minimizar o tempo de ciclo.
Adaptadores de teste dedicados de alta tensão foram desenvolvidos para o teste de polaridade; são inseridos no DUT e permanecem durante o teste devido à sua resistência a alta tensão.
Um software personalizado permite criar e armazenar sequências de teste na rede da empresa. A sequência correta é carregada automaticamente ao escanear um código 2D no DUT; os parâmetros são preenchidos a partir de um banco de dados em rede. A segurança do pessoal é assegurada por uma cobertura de teste com proteção contra aprisionamento.
Um dummy de teste dedicado realiza uma verificação automática da estação na inicialização; se o teste do dummy falhar, não são permitidos mais testes.

Benefícios

• Entrega chave na mão incluindo projeto do posto, adaptações e software
• Teste automático após uma única conexão do DUT
• Sequências de teste podem ser criadas na estação e preenchidas a partir da base de dados em rede
• Integração fluida na linha de produção
• Projeto com fácil manutenção
• Tempos de ciclo curtos
• Alta flexibilidade graças à interface DUT universal

Características / especificações técnicas

• Interface DUT universal para ampla diversidade de DUT
• Fixação pneumática para tempos de ciclo reduzidos
• Teste de polaridade com adaptadores HV dedicados (não é necessário removê-los)
• Teste de descarga parcial integrado para ambiente de produção
• Teste de pressão/estanqueidade do dispositivo de refrigeração do estator
• Teste de condutor de proteção
• Medição de resistência de isolamento (enrolamentos, carcaça, sensores)
• Ensaios de alta tensão AC/DC (enrolamentos, carcaça, sensores)
• Medição de resistência trifásica
• Medição de resistência de sensores individuais
• Teste de sobretensão
• Medição de descarga parcial durante testes de sobretensão e alta tensão
• Carregamento automático de sequências via código 2D e base de dados em rede
• Dummy integrado para verificação automática da estação
• Cobertura de teste com proteção contra aprisionamento
• Entrega chave na mão incluindo projeto do posto, adaptações e software
