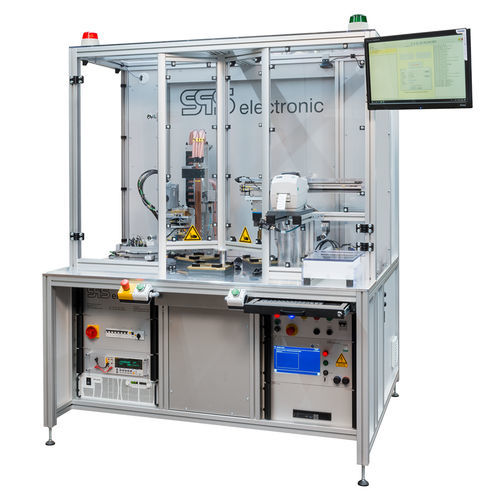

Testador de rigidez dielétrica

de sensorindustrialcompacto

Mesa de indexação rotativa para testes de funcionamento e segurança de sensores de corrente de efeito Hall. Tempo de teste reduzido e design compacto. Tarefa Para alcançar tempos de ciclo tão curtos quanto possível, inferiores a 30 segundos, os sensores de corrente devem ser ligados de forma totalmente automática após a sua colocação manual. Caso seja detetada uma unidade em teste (DUT) com defeito, esta deve ser ejetada automaticamente. Uma vez que são testadas diferentes versões dos sensores de corrente num único sistema, o adaptador de teste deve poder ser substituído em menos de 5 minutos. Após a substituição, deve verificar-se se foi instalado o adaptador adequado para a respetiva DUT. Solução Através da utilização de uma mesa rotativa de indexação com três estações de teste, não só foi possível construir um sistema extremamente compacto, como também o tempo de teste foi reduzido ao mínimo, para um máximo de 30 segundos por DUT. O utilizador está protegido do movimento da mesa rotativa por uma caixa de proteção, em combinação com o comando de duas mãos. Isto evita intervenções involuntárias e o risco de esmagamento. Estação 1 Inserção manual do DUT e posicionamento correto através de um parafuso de centragem. Ao acionar o comando de duas mãos, o DUT avança para a estação seguinte. Estação 2 O DUT é submetido a testes de forma totalmente automática com circuitos de corrente, sendo realizada uma verificação de funcionamento, bem como um teste de alta tensão. Ao acionar novamente o comando de duas mãos, o DUT avança para a estação seguinte. Estação 3 Se um DUT for detetado como defeituoso, é automaticamente separado na estação 3 por meio de uma pinça. As DUT «aprovadas» avançam para a primeira estação, onde podem ser removidas e etiquetadas pelo utilizador. VANTAGENS Conceção que poupa espaço através da utilização de uma mesa rotativa de indexação Tempos de teste curtos Sequência totalmente automática após o carregamento manual
