Testador Hipot de alta tensão

de conformidade elétrica

Visão geral

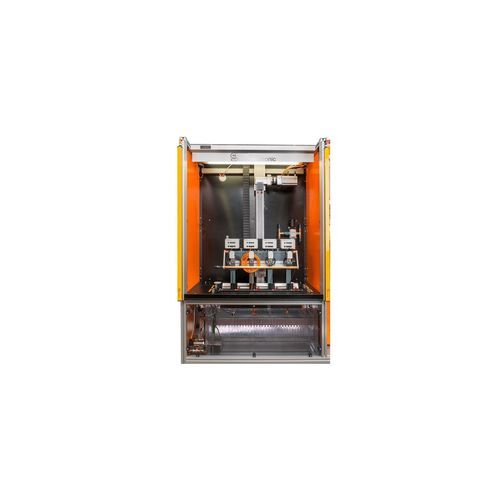

Os sensores fabricados para aplicações elétricas exigem teste final de isolamento. Este sistema de teste Hipot em banho de água realiza ensaios dielétricos por imersão total para verificar o isolamento da carcaça de sensores de posição das classes de proteção I, II e III.

Setor
indústria elétrica / eletrotécnica

Desafio
O cliente precisava de um sistema de testes automatizado e altamente flexível capaz de gerir mais de 100 variantes de produto e volumes crescentes. O sistema devia permitir múltiplas amostras por carregamento e garantir a verificação a 100% do isolamento da carcaça através de ensaio em banho de água.

Solução
Foi desenvolvido um sistema de teste de alta tensão com banho de água de profundidade ajustável. Os produtos são testados por imersão total; a profundidade de imersão é regulada com precisão por motor de passo para cobrir variantes atuais e futuras. O controlo automático do nível de água e uma bomba de recirculação com clarificador UV reduzem a contaminação. A segurança é assegurada por uma cortina de luz. Podem ser testadas simultaneamente até quatro DUTs montados em terminais de linha pneumáticos. A secagem integrada é efetuada através de um sistema de ventilação de ar dedicado. O PC do sistema de teste guarda um número ilimitado de programas; o cliente pode criar e atribuir programas por produto. Os resultados são registados automaticamente em formato XML ou Access numa localização de rede. Um dummy de testes separado impõe uma verificação automática obrigatória na partida diária; o sistema bloqueia novos testes se o dummy falhar.

Vantagens

• Solução turn-key incluindo suporte de DUT, adaptação e layout do posto de trabalho
• Operação simples e intuitiva para pessoal semi-qualificado
• DUT ligado uma vez; sequência de teste completa executada automaticamente
• Operação em rede: armazenamento automático dos dados de teste no local/base de dados especificado
• Longa vida útil e design de fácil manutenção
• Todos os parâmetros e definições ajustáveis via software
• Teste automático com dummy para verificação diária
• Segurança do posto conforme EN 50191
• Alta flexibilidade quanto ao âmbito dos testes e variantes de DUT
• Manuseio, montagem e testes múltiplos simples

Características técnicas / especificações

• Intervalo Hipot AC: 500 V AC a 5.500 V AC; corrente de disparo: 0,1 mA a 100 mA
• Intervalo Hipot DC: 1 V DC a 6.000 V DC; corrente de disparo: 0,1 mA a 100 mA
• Método de ensaio: imersão total em banho de água de profundidade ajustável (controlo por motor de passo)
• Gestão da água: regulação automática do nível, bomba de recirculação, clarificador UV
• Ensaios simultâneos: até 4 DUTs em terminais de linha pneumáticos
• Secagem: secagem integrada através de sistema de ventilação de ar dedicado
• Segurança: cortina de luz e proteção do posto conforme EN 50191
• Software: programas ilimitados armazenados no PC do sistema; atribuição de programas por lista de produtos
• Registo de dados: armazenamento automático dos resultados em XML ou Access em locais de rede
• Garantia de qualidade: teste automático obrigatório com dummy antes dos ensaios de produção
