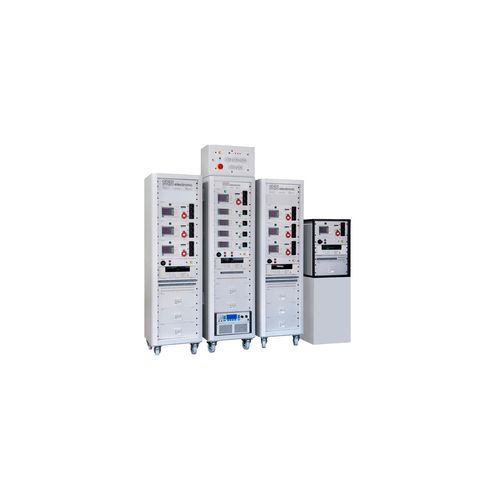

Testador elétrico

para equipamento de 1 e 3 fasesmóvelautomático

Resumo
O consumo de energia dos eletrodomésticos é um fator chave para o utilizador final e um parâmetro determinante para a classificação da eficiência energética. Determinar a classe de eficiência exige medições abrangentes, normalizadas e de longo prazo, automatizadas, rastreáveis e documentadas.

Setor
Eletrodomésticos

Desafio
Desenvolver um sistema de medição automatizado de longo prazo para determinar as classes de eficiência energética em conformidade com as normas aplicáveis. Os resultados devem ser claramente documentados e rastreáveis. O conceito deve ser orientado para o futuro e satisfazer elevados requisitos metrológicos, incluindo necessidades de medição provenientes de novas tecnologias (por ex. LED) e a deteção de correntes de standby muito baixas.

Solução
Sistema de ensaio controlado por PC que utiliza portáteis para controlo e aquisição de dados. Instrumentos elétricos de alta precisão registam os parâmetros elétricos. A instalação está configurada em trifásico para suportar aparelhos de alta potência; uma fonte trifásica programável alimenta a unidade sob ensaio. Para além das medições elétricas, estão disponíveis 50 canais para sensores de temperatura. Uma alimentação de emergência assegura o registo ininterrupto de dados a longo prazo. Hardware e software personalizáveis conforme requisitos do cliente.

Benefícios

• Gravação automática de todos os dados de ensaio na localização/base de dados especificada em funcionamento em rede
• Longa vida útil e desenho fácil de manter
• Todos os valores e definições configuráveis via software
• Segurança do posto de trabalho de acordo com a EN 50191
• Solução personalizada de hardware e software
• Compatível com DUT monofásicos e trifásicos
• Intervalo de potência de alguns mW (standby) até vários kW (nominal)
• Elevada precisão de medição
• Controlado por PC com portáteis para implantação flexível
• Teste de longa duração totalmente automático sem pessoal de vigilância

Dados técnicos

• Teste funcional: 1 / 3 fases
• Tensão de saída regulada
• Medição da potência nominal e consumo em standby (a partir de 0,1 mW até faixas kW)
• Medições de temperatura: PT100, termopares e sensores semelhantes
• Medições através de analisadores de rede: P, U, F, VA, cos φ
• Fonte de alimentação trifásica programável
• 50 canais de medição de temperatura
• Alimentação de emergência para gravação ininterrupta a longo prazo

Características / especificações técnicas

• Medições de eficiência energética automatizadas e conformes às normas a longo prazo
• Sistema controlado por PC (portáteis) para controlo e aquisição de dados
• Instrumentos de medição elétrica de alta precisão para registo de parâmetros elétricos
• Configuração trifásica e fonte trifásica programável para alimentação do DUT
• Intervalo de medição: de alguns mW (standby) até vários kW (nominal)
• Capacidade de medir consumo em standby até 0,1 mW
• 50 canais disponíveis para medições de temperatura (PT100 / termopares)
• Parâmetros de medição: potência ativa (P), tensão (U), frequência (F), potência aparente (VA), fator de potência (cos φ)
• Operação em rede com salvamento automático de dados para base de dados/localização
• Fonte de alimentação de emergência para garantir registo contínuo de dados
• Hardware e software personalizáveis; definições e valores configuráveis via software
• Projetado para cumprir elevados requisitos metrológicos e acomodar necessidades futuras de medição
