Sistema de teste elétrico

para aplicações automotivaspara veículo elétricopara motor elétrico

Visão geral

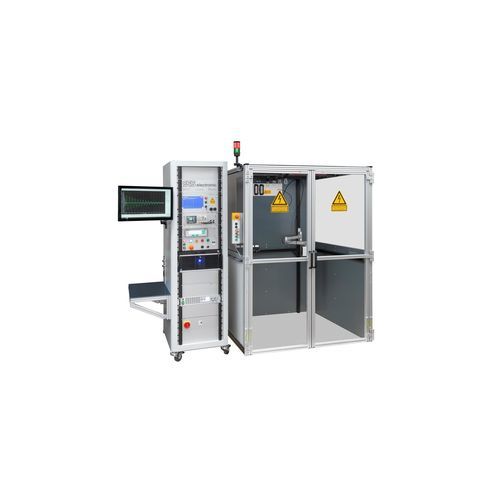

Sistema de ensaio controlado por PC com uma grande cabine de teste isolada, concebido para estatores e eixos elétricos completos de carros desportivos elétricos. Permite ensaios completos de pré-série totalmente automáticos com seleção de programa via código DMC escaneado.

Indústria
Indústria automotiva / Motores elétricos

Desafio
Estatores e eixos elétricos completos devem ser verificados quanto ao funcionamento e à segurança antes da instalação. A estação de ensaio deve acomodar peças desde pequenos estatores até eixos elétricos completos e possibilitar ensaios completos de pré-série.

Solução
Foi desenvolvida uma estação de ensaio com porta de segurança de duas folhas e interior totalmente isolado. A eletrônica de ensaio e os componentes de segurança estão alojados num armário de ensaio ESD móvel de 19". A ligação é efetuada por adaptadores de teste com interfaces para sensores de bobinagem e temperatura. O escaneamento do código DMC do DUT seleciona automaticamente o programa correto; fechar a porta e pressionar Start inicia a sequência totalmente automática.

Funções / Ensaios principais

• Medida da temperatura ambiente (e da temperatura da bobinagem se necessário)
• Medida da resistência das bobinagens com análise de simetria e compensação de temperatura a 20 °C
• Medida da resistência dos sensores de temperatura com compensação a 20 °C
• Medida da indutância das bobinagens com análise de simetria
• Ensaio de resistência de isolamento das 3 fases em relação ao carcaça
• Ensaio de alta tensão AC/DC entre as 3 fases e a carcaça; rampa ajustável livremente
• Teste de sobretensão com medição de descargas parciais e alinhamento do rotor
• Medida de equipotencialidade em até 5 pontos selecionáveis

Benefícios

• Operação simples e intuitiva para pessoal treinado
• Ligação única do DUT; execução automática completa da sequência de ensaio
• Parâmetros e definições ajustáveis via software a qualquer momento
• Segurança do posto conforme EN 50191
• Grande cabine de ensaio para eixos completos, incluindo carro de montagem para peças pesadas/volumosas

Dados técnicos / Especificações

• Teste de sobretensão até 6.000 V DC
• Medição de descargas parciais (PD) durante testes HV e de sobretensão, medição PD conforme IEC
• Ensaio de resistência de isolamento DC 100–6.000 V
• Alta tensão AC 100–5.500 V
• Alta tensão DC 100–6.000 V
• Sensor de temperatura para compensação
• Dimensões internas (AxLxP): 2.000 x 1.600 x 1.800 mm
• Armário de ensaio ESD móvel 19" para alojamento da técnica de ensaio e segurança
