共晶チップ用マイクロ シーラー NANO
ダイアタッチ用フリップチップ型自動サブミクロン

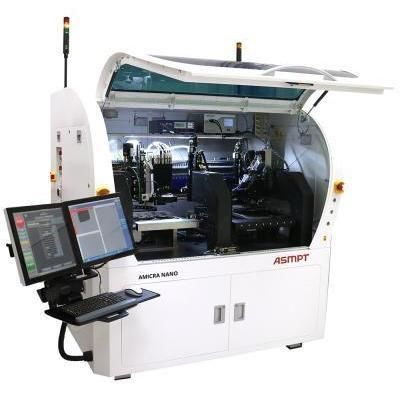

共晶チップ用マイクロ シーラー - NANO - ASM Assembly Systems - ダイアタッチ用 / フリップチップ型 / 自動サブミクロン
共晶チップ用マイクロ シーラー - NANO - ASM Assembly Systems - ダイアタッチ用 / フリップチップ型 / 自動サブミクロン
共晶チップ用マイクロ シーラー - NANO - ASM Assembly Systems - ダイアタッチ用 / フリップチップ型 / 自動サブミクロン - 画像 - 2
共晶チップ用マイクロ シーラー - NANO - ASM Assembly Systems - ダイアタッチ用 / フリップチップ型 / 自動サブミクロン - 画像 - 3
共晶チップ用マイクロ シーラー - NANO - ASM Assembly Systems - ダイアタッチ用 / フリップチップ型 / 自動サブミクロン - 画像 - 4
お気に入りに追加する
商品比較に追加する

特徴

技術
フリップチップ型, エポキシ, ダイアタッチ用, 共晶, 自動サブミクロン
操作方法
自動
応用
半導体産業用, マイクロアセンブリ用, ウェハー用
その他の特徴
高精度, 広面積, 光線位置合わせシステム付き, インサイチュ
配置精度

0.2 µm

詳細

製品概要
ASMPT AMICRA のダイボンディング技術は、フォトニクスおよびマイクロエレクトロニクスの組立市場向けに、ビジョン駆動の高精度配置とインサイチュ AuSn 共晶接合を組み合わせたソリューションです。NANO プラットフォームは、花崗岩(グラニット)上に固定された4つの高解像度イメージングシステム、動的アライメントシステム、および振動を低減したグラニット構造に搭載された高解像度モーション制御を統合しています。主加熱源としてファイバーレーザーを採用し、AuSn 共晶接合の高速プロセスと配置再現性を両立します。

特徴
  • 配置精度 ±0.2 µm* @ 3σ をサポート
  • Die Attach および Flip Chip 応用に対応
  • 高精度アライメント光学および動的アライメントシステム
  • グラニットベースの振動減衰システム
  • 自動配置オフセット調整システム
  • 300 mm 高分解能ボンディングステーション
  • ファイバーレーザー加熱によるインサイチュ共晶接合機能
  • AuSn 用レーザーはんだシステムを含む3種類の加熱オプション
  • エポキシスタンピングおよびディスペンス機能
  • ボンドステーションでのUV硬化機能
  • ボンド後検査およびウェーハマッピングソフトウェア
  • HEPAフィルターとイオナイザを備えたクリーンルーム環境を内蔵
  • プロセス柔軟性を高めるモジュラー設計


技術仕様
  • 配置精度:±0.2 µm @ 3σ(パッケージ・材料に依存)
  • 適用タイプ:Die Attach、Flip Chip
  • アライメント:高精度光学;動的アライメントシステム
  • モーション&構造:振動減衰付きグラニット上の高分解能モーション制御
  • イメージング:グラニットに固定された4つのイメージングシステム(ビジョン駆動設計)
  • ボンディングステーション:インサイチュ共晶機能を備えた300 mm 高分解能ステーション
  • 加熱オプション:AuSn 共晶接合用ファイバーレーザーを含む3種類のオプション
  • 追加機能:エポキシのスタンプ/ディスペンス、ボンドステーションでのUV硬化
  • 検査&ソフトウェア:ボンド後検査およびウェーハマッピング
  • 環境:HEPAろ過およびイオナイザを備えた統合クリーンルーム
  • マシンコンセプト:自動配置オフセット調整および定量的な平行度キャリブレーションを備えたモジュラー設計
