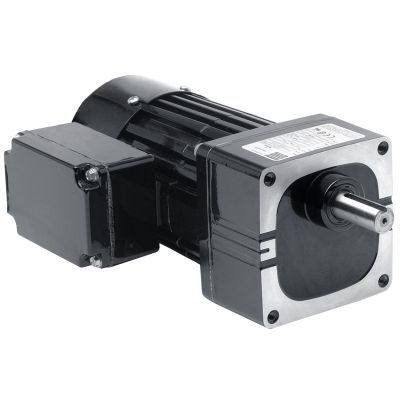

ACギアモーター 1481

単相スパーヘリカル

製品
Metric 34R-W シリーズ 並列軸 単相ACギヤモーター — 型式 1481。コンパクトな寸法、精密な低速、安定したトルクが求められる産業用動力伝達に適しています。

主な仕様

• 回転数: 69 rpm
• 定格トルク: 6.0 Nm (53 lb-in)
• 出力: 75 W (0.1 HP)
• 電圧 / 周波数 / 相: 230 V / 50 Hz / 単相
• 電流: 0.60 A
• 減速比: 20.4
• ラジアル荷重許容: 290 N (65 lbs)
• 長さ XH: 234 mm (9.2 in)
• 質量: 5.7 kg (12.8 lbs)
• 接続図: 07410021
• コンデンサ部品番号: 49401154
• 製品型式: 34R6BFCI-W2

標準機能

• メートルねじの取り付けとメートル寸法の駆動軸
• 完全密閉、IP-20
• 高出力向けのファン冷却
• クラスB絶縁をクラスAの範囲内で運転し、巻線および潤滑材の寿命を延長
• 高熱効率かつ軽量化のためのアルミ製センターリングおよびエンドシールド
• 通気口のないギヤハウジング
• モーター軸および出力軸の工業用リップシール
• ラジアル荷重容量を高め寿命を延ばすニードルベアリングを全域に採用
• 半流動性グリースによる永久潤滑ギア
• 静音性のための幅広強化熱可塑性ヘリカル一次ギアと、後続段には高出力向けの焼入れスチールスパーギア
• 最大強度と低騒音を実現するためにモーター軸に精密加工されたヘリカルピニオン

オプション部品

• WおよびWXギヤモーター用Lブラケットキット（型式 0970）
• 33A、34R、42A、42R、48R モーターおよびギヤモーター用ダイカスト端子箱キット（型式 0984）
• メートリック型Wギヤモーター用Lブラケット取付キット（型式 1970）
• 33A、34R、42A、42R、48R 用ターミナルブロック付ダイカストメトリック端子箱キット（型式 1984）
• コンデンサ、プラスチックケース型、7.5 MFD 370V（品番 49401154）
• 34R、42R、48R、42R-FX、33A、42A 用大型ダイカスト端子箱キット（型式 0986）

用途
コンベヤ、包装機、小型自動化装置および低速で安定したトルクを必要とするその他の産業機械に適しています。コンパクトな設計によりスペース制約のある装置への組み込みが容易です。

設置と保守
電気配線については接続図（07410021）を参照してください。本機は永久潤滑仕様のためギアの定期給油は不要です。ファン冷却モーターのため十分な通気を確保し、ベアリング寿命を保持するため仕様のラジアル荷重制限を遵守してください。
