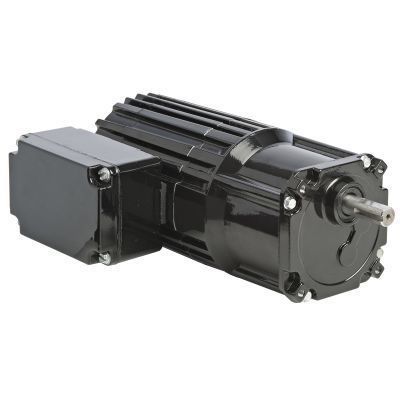

ACギアモーター
Model 1449
単相
スパー
ヘリカル
お気に入りに追加する
商品比較に追加する
BODINE ELECTRIC COMPANYのサイトについての詳しい情報
特徴
モーター
AC, 単相
タイプ
スパー, ヘリカル
軸方向
平行軸
出力
50 W...100 W
トルク
10 - 20 Nm
性能
静音, ハイトルク
縮小率
180 unit
回転速度
7.8 rpm
(49.0088 rad.min-1)
詳細
製品
モデル1449 メトリック 34R-Zシリーズ 平行軸交流ギアモーター(Product Type: 34R4BFCI-Z4)、単相、230 V。
仕様(概要)
回転数(rpm):7.8
定格トルク:11.3 Nm(100 lb-in)
出力:50 W(1/15 HP、HPDecimal 0.0667)
電圧 / 周波数:230 V、50 Hz
相数:単相(1)
電流:0.5 A
減速比:180
ラジアル荷重容量:555 N(125 lbs)
長さ XH:217 mm / 8.54 in
重量:4.5 kg / 10.1 lbs
配線図:07410021
コンデンサ部品番号:49401068
標準機能
メトリックの取付ねじおよびメトリックの出力軸寸法によりメトリックシステムへ直接組み込み可能。
IP-20 定格の全閉型構造。
定格負荷での持続出力のためのファン冷却。
クラスB 絶縁をクラスA の範囲内で運用し、巻線および潤滑剤の寿命を延長。
高い放熱性と軽量化を実現するアルミ製センターリングおよびエンドシールド。
ギヤハウジングはベント無し構造で、ギヤを保護。
モーター軸および出力軸に産業用リップシールを装備。
全段に針状ころ軸受を採用し、ラジアル荷重容量を向上。
半流動グリースを使用した永久潤滑化で長寿命と低メンテナンスを実現。
静音性のための強化熱可塑性ヘリカル一次ギヤと、高出力トルクのための後段の焼入れ鋼製スパーギヤ。
最大強度と低騒音を確保するためモーター軸上に精密加工されたヘリカルピニオン。
オプションアクセサリ
34R-Z ギアモーター用 L ブラケットキット(型式 0980)
33A、34R、42A、42R、48R 用 圧鋳端子箱キット(型式 0984)
端子ブロック付き圧鋳メトリック端子箱キット(33A、34R、42A、42R、48R 用、型式 1984)
コンデンサ、プラスチック箱型、5.0 µF / 400 V(品番 49401068)
34R、42R、48R、42R-FX、33A、42A 用 大型圧鋳端子箱キット(型式 0986)
利用可能な CAD / 図面 / 配線 / 安全関連資料
CAD 図面は PDF、DWG、STEP 形式で入手可能(モデル 1449)
配線図入手可(配線図 07410021)
安全データシート入手可
技術仕様
回転数(rpm):7.8
定格トルク:11.3 Nm(100 lb-in)
出力:50 W(1/15 HP、HPDecimal 0.0667)
電圧 / 周波数:230 V、50 Hz
相数:1(単相)
電流:0.5 A
減速比:180
ラジアル荷重容量:555 N(125 lbs)
長さ XH:217 mm / 8.54 in
重量:4.5 kg / 10.1 lbs
配線図:07410021
コンデンサ部品番号:49401068
Product Type:34R4BFCI-Z4
