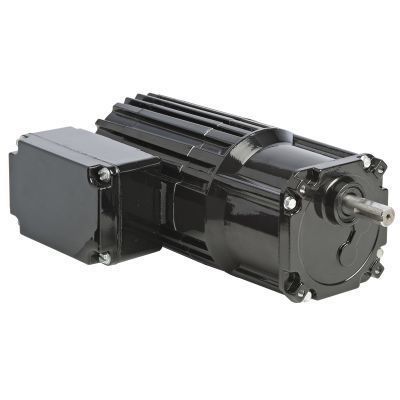

ACギアモーター 1455

単相スパーヘリカル

製品概要
Bodine Electric製 並列軸ACギアモーター モデル1455 Metric 34R-Zシリーズ。メートル規格の取り付けおよびメートル軸寸法に対応。密閉型（IP-20）、ファン冷却で高出力に対応します。

標準仕様

• メートル規格の取付ネジおよびメートル軸寸法。
• 密閉型、保護等級 IP-20。
• 高出力向けのファン冷却。
• クラスB絶縁をクラスAの範囲内で運転し、巻線および潤滑剤の寿命を延長。
• 放熱性と軽量化のためのアルミ製センターリングおよびエンドシールド。
• 通風のないギアハウジング。
• モーター軸および出力軸に産業用リップシール装備。
• ラジアル荷重容量を高め長寿命化するニードルベアリングを全体に使用。
• セミフルードグリースを用いた永久潤滑ギアで長寿命。
• 静粛性のための強化熱可塑性ヘリカル一次ギアと、後段に高トルク・耐久性のための硬化鋼スパーギア。
• 最大強度と低騒音のためにモーター軸上に精密加工されたヘリカルピニオン。

オプションアクセサリ

• 34R-Zギアモーター用Lブラケットキット（モデル0980）。
• 33A、34R、42A、42R、48Rモーターおよびギアモーター用ダイキャスト端子ボックスキット（モデル0984）。
• 端子ブロック付ダイキャストメトリック端子ボックスキット（33A、34R、42A、42R、48R対応、モデル1984）。
• コンデンサ：プラスチックボックス型；5.0 MFD / 400V（品番49401068）。
• 34R、42R、48R、42R-FX、33A、42A標準モーターおよびギアモーター用大型ダイキャスト端子ボックスキット（モデル0986）。

ダウンロード（製品関連）
PDF、DWG、STEP形式のCAD図面；配線図（PDF）；安全データシート。

表（仕様）
回転数 (rpm): 23
定格トルク (Nm): 11.3
定格トルク (lb-in): 100
出力 (Watts): 50
出力 (HP): 1/15
電圧 (V): 230
周波数 (Hz): 50
相: 1
電流 (A): 0.5
減速比: 60
ラジアル荷重 (N): 555
ラジアル荷重 (lbs): 125
長さ XH (mm): 217
長さ XH (inch): 8.54
重量 (kg): 4.5
重量 (lbs): 10.1
接続図: 07410021
コンデンサ部品番号: 49401068
製品型式: 34R4BFCI-Z3
HPDecimal: 0.0667
