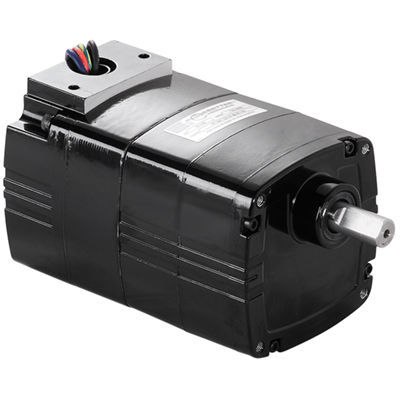

ACギアモーター 1573

単相スパーヘリカル

製品
Metric 30R-D シリーズの平行軸 AC ギヤモーター Model 1573。メトリック取り付けおよび軸寸法を備えた単相機で、30:1 の減速比および 47 rpm の公称出力速度（18 W）を必要とする用途向けです。

標準機能

• メトリック取り付けねじおよびメトリック駆動軸寸法
• 全閉形・無通気の筐体、保護等級 IP-20
• クラス B 絶縁システム
• 熱効率向上と軽量化のためのアルミ製エンドシールド
• 通気のないギヤハウジング
• モーターおよび出力軸に産業用リップシール
• 全段にニードルベアリングを採用し、ラジアル荷重容量の向上と長寿命を実現
• ギヤは永久潤滑
• 静音性のための強化熱可塑性ヘリカル主歯車、後段は高出力トルクのための焼入れ鋼製スパーギヤ
• 最大の強度と低ノイズのためにモーター軸上に精密加工されたヘリカルピニオン

資料

• CAD 図面: PDF、DWG、STEP（Model 1573 用あり）
• 配線図: PDF（接続図番号 07410021）
• 安全データシート: PDF

オプションアクセサリ

• メトリック型 30R、33A、30R-D、24A-D、24A-Z 用 L ブラケットキット（model 1968）
• 30R モーターおよびギヤモーター用の端子台付きダイカストメトリック端子箱（model 1982）
• コンデンサ；プラスチックケース型；1.3 µF / 450 V（品番 49400091）
• 30R および 33A モーター、30R-D、22B-D、22B-Z、24A-D、24A-Z、33A-Z ギヤモーター用 L ブラケットキット（model 5968）
• 30R モーターおよびギヤモーター用ダイカスト端子箱（model 5982）

技術仕様

• 回転数 (rpm): 47
• 定格トルク (Nm): 2.7
• 定格トルク (lb-in): 24
• 出力 (W): 18
• 出力 (HP): 1/41
• HP（小数）: 0.0243
• 電圧 (V): 230
• 周波数 (Hz): 50
• 相数: 1
• 電流 (A): 0.21
• 減速比: 30
• ラジアル荷重 (N): 285
• ラジアル荷重 (lbs): 65
• 長さ XH (mm): 139.2
• 長さ XH (inch): 5.5
• 重量 (kg): 2.8
• 重量 (lbs): 6.3
• 接続図: 07410021
• コンデンサ部品番号: 49400091
• 製品タイプ: 30R2BECI-D3
