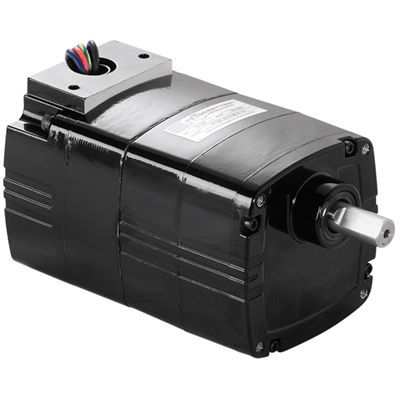

ACギアモーター 1562

単相スパーヘリカル

製品シリーズ
Metric 30R-D シリーズ 並列軸交流ギアモーター

仕様
回転数 (rpm): 7.8
定格トルク (Nm): 4.5
定格トルク (lb-in): 40
出力 (W): 15
出力 (HP): 1/48
電圧 (V): 230
Hz: 50
相数: 1
電流 (A): 0.17
減速比: 180
ラジアル荷重 (N): 285
ラジアル荷重 (lbs): 65
長さ XH (mm): 132.8
長さ XH (inch): 5.2
質量 (kg): 2.6
質量 (lbs): 5.9
接続図: 07410021
コンデンサ品番: 49400091
製品型式: 30R1BECI-D4
HPDecimal: 0.0208

CAD 図面 / ファイル（利用可能）

• InfM0348A（PDF 図面 / model 1562）
• InfM0348A（DWG 図面 / model 1562）
• InfM0348A（STEP ファイル / model 1562）

配線図

• 配線図 (07410021)

安全データシート

• Texaco Rando material safety data sheet（関連潤滑剤のSDS）

オプション付属品

• メトリック型 30R、33A、30R-D、24A-D、24A-Z 用 L ブラケットキット（型番 1968）
• 30R モーターおよびギアモーター用の端子台付きダイキャストメトリック端子箱（型番 1982）
• コンデンサ；プラスチックボックスタイプ；1.3 MFD / 450V（品番 49400091）
• 30R モーターおよびギアモーター用ダイキャスト端子箱（型番 5982）

標準機能

• メトリックの取り付けネジとメトリックの駆動軸寸法。
• 全閉形（非通風）、保護等級 IP20。
• クラス "B" 絶縁システム。
• 高い熱効率と軽量化のためのアルミニウムエンドシールド。
• 通風のないギアハウジング。
• モーター軸および出力軸の工業用リップシール。
• ラジアル荷重容量と耐久性を高めるための全域ニードルベアリング。
• 永久潤滑されたギア。
• 静粛性のための強化熱可塑性ヘリカル一次ギアと、高出力トルクと長寿命のための後段の焼入鋼直歯ギア。
• 最大の強度と最小の騒音のためにモーター軸上に精密加工されたヘリカルピニオン。

技術仕様

• 型式: Model 1562
• シリーズ: Metric 30R-D Series
• 構成: 並列軸交流ギアモーター、単相
• 回転数: 7.8 rpm
• 定格トルク: 4.5 Nm (40 lb-in)
• 出力: 15 W (0.0208 HP / 1/48 HP)
• 電圧 / 周波数: 230 V / 50 Hz
• 電流: 0.17 A
• 減速比: 180
• ラジアル荷重容量: 285 N (65 lbs)
• 長さ XH: 132.8 mm (5.2 in)
• 質量: 2.6 kg (5.9 lbs)
• 接続図参照: 07410021
• 推奨コンデンサ: 品番 49400091 (1.3 MFD / 450V)
