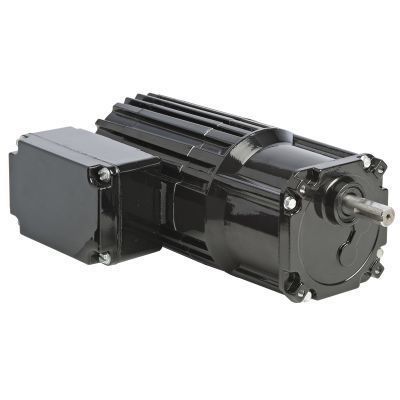

ACギアモーター Model 1451

単相スパーヘリカル

製品
Model 1451 は公制34R-Zシリーズの平行軸交流ギヤモーターで、出力50 Wのコンパクトな単相産業用ドライブ向け製品です。本モデル向けの代理店、制御機器、アクセサリが利用可能です。

仕様
回転数 (rpm): 233
定格トルク (Nm): 1.4
定格トルク (lb-in): 12
出力 (W): 50
出力 (HP): 1/15
電圧: 230 V
Hz: 50
相数: 1
電流 (A): 0.5
減速比: 6
ラジアル荷重 (N): 450
ラジアル荷重 (lbs): 100
全長 XH (mm): 194
全長 XH (inch): 7.64
重量 (kg): 4.5
重量 (lbs): 10.1
結線図: 07410021
コンデンサ部品番号: 49401068
製品タイプ: 34R4BFCI-Z2
HPDecimal: 0.0667

標準機能

• 公制の取り付けねじと公制の駆動軸寸法。
• 全閉構造、保護等級 IP20。
• 高出力維持のためのファン冷却設計。
• 巻線と潤滑剤寿命を延ばすために、クラスB絶縁をクラスAの範囲内で運用。
• 優れた熱効率と軽量化のためのアルミ製センターリングとエンドシールド。
• 通気なしのギヤハウジング。
• モータ軸および出力軸に産業用リップシール。
• ラジアル荷重容量と寿命を高めるニードルベアリングを全箇所に採用。
• 半流動性グリースによる永久潤滑ギアリング。
• 静音性のための強化熱可塑性ヘリカル一次歯車と、高出力トルク・耐久性のための後段に硬化鋼製スパーギアを採用。
• 最大の強度と低騒音を実現するため、モータ軸上に精密加工されたヘリカルピニオン。

オプション品

• 34R-Z ギヤモータ用 L字ブラケットキット [model 0980]
• 33A、34R、42A、42R、48R モータおよびギヤモータ用ダイキャスト端子箱キット [model 0984]
• 33A、34R、42A、42R、48R モータおよびギヤモータ用端子ブロック付きダイキャスト公制端子箱キット [model 1984]
• コンデンサ; プラスチックボックスタイプ; 5.0 MFD / 400V [Item 49401068]
• 34R、42R、48R、42R-FX、33A、42A の在庫モータおよびギヤモータ用大型ダイキャスト端子箱キット [model 0986]

CAD / 図面 / 配線 / 安全

• CAD図面入手可能：PDF、DWG、STEP（Model 1451 専用ファイル）
• 配線図入手可能（結線図 ID: 07410021）
• 関連材料の安全データシート参照

技術データ

• 回転数：233 rpm
• 定格トルク：1.4 Nm (12 lb-in)
• 出力：50 W (1/15 HP, HPDecimal 0.0667)
• 電圧：230 V、50 Hz、単相
• 電流：0.5 A
• 減速比：6
• ラジアル荷重容量：450 N (100 lbs)
• 全長 XH：194 mm (7.64 in)
• 重量：4.5 kg (10.1 lbs)
• 結線図参照：07410021
• コンデンサ部品番号：49401068
• 製品タイプ：34R4BFCI-Z2
