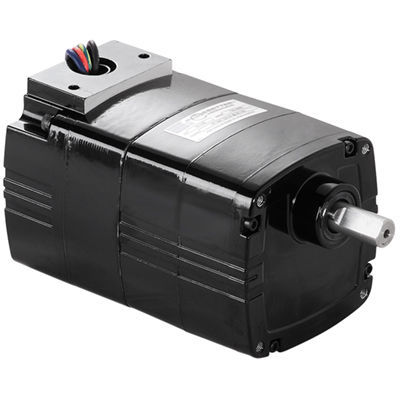

ACギアモーター 1572

単相スパーヘリカル

製品
Model 1572 は Metric 30R-D シリーズの並列軸交流ギヤードモーターです。単相 50 Hz、230 V のユニットで、低速・低出力の産業用途向けに設計されています。ギアは常時給脂で、取付け・駆動軸の寸法はメートル規格に準拠しており、メトリック機器への組込が容易です。

仕様
回転数 (rpm): 78
定格トルク (Nm): 1.6
定格トルク (lb-in): 14
出力 (W): 18
出力 (HP): 0.0243 (約1/41 HP)
電圧: 230 V
周波数: 50 Hz
相: 単相
電流 (A): 0.21
減速比: 18
ラジアル荷重 (N): 285
ラジアル荷重 (lbs): 65
全長 XH (mm): 139.2
全長 XH (inch): 5.5
重量 (kg): 2.8
重量 (lbs): 6.3
結線図: 07410021
コンデンサ品番: 49400091
製品タイプ: 30R2BECI-D3

標準仕様

• 取付ネジおよび駆動軸寸法はメートル規格で、メトリック機器と直接組合せ可能。
• 密閉型・非換気構造（IP20）。
• 絶縁クラスBシステムで一般的な産業環境に適合。
• 放熱性に優れ軽量なアルミ製エンドシールド。
• 潤滑剤保持のための非換気ギヤハウジング。
• モーター軸および出力軸に工業用リップシールを採用。
• ラジアル荷重容量と寿命を高めるニードルベアリングを全体に使用。
• メンテナンスを低減する常時給脂のギア。
• 静音性のための強化熱可塑性ヘリカル主歯車と、高出力トルクと長寿命のための硬化スチール直歯歯車（後段）。
• 最大強度と低騒音を実現するモーター軸上の精密ヘリカルピニオン。

オプション品

• Metric タイプ 30R、33A、30R-D、24A-D、24A-Z 用 L ブラケットキット（モデル 1968）。
• 30R モーターおよびギヤードモーター用の端子台付きダイカストメトリック端子箱（モデル 1982）。
• コンデンサ、プラスチックケース、1.3 µF / 450 V（品番 49400091）。
• 30R および 33A モーター、30R-D、22B-D、22B-Z、24A-D、24A-Z、33A-Z ギヤードモーター用 L ブラケットキット（モデル 5968）。
• 30R モーターおよびギヤードモーター用ダイカスト端子箱（モデル 5982）。

図面・資料
PDF/DWG/STEP の CAD 図面、結線図、および安全データシートの参照がこのモデル用に用意されています（資料は要求に応じて提供）。

技術仕様

• シリーズ: Metric 30R-D 並列軸交流ギヤードモーター
• 型番: 1572
• 回転数: 78 rpm
• 定格トルク: 1.6 Nm (14 lb-in)
• 出力: 18 W (≈0.0243 HP / 1/41 HP)
• 電圧: 230 V AC
• 周波数: 50 Hz
• 相: 単相
• 電流: 0.21 A
• 減速比: 18
• ラジアル荷重容量: 285 N (65 lbs)
• 全長 (XH): 139.2 mm / 5.5 in
• 重量: 2.8 kg / 6.3 lbs
• 結線図参照: 07410021
• 推奨コンデンサ品番: 49400091
• 製品タイプコード: 30R2BECI-D3
