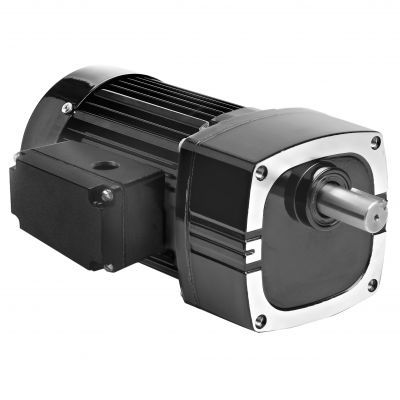

ACギアモーター Model 1680

単相ヘリカル平行軸

製品
Model 1680 - メトリック 42R-E シリーズ 平行軸交流ギアモーター。コンパクトなメトリック取り付けと適度なトルク／回転数を必要とする産業用途向けに設計されています。

仕様
回転数 (rpm) : 140
定格トルク (Nm) : 5.6
定格トルク (lb-in) : 50
出力 (Watts) : 100
出力 (HP) : 1/7.5
電圧 : 230 V
Hz : 50
相数 : 1
電流 (A) : 0.78
ギア比 : 10
ラジアル荷重 (N) : 1300
ラジアル荷重 (lbs) : 300
長さ XH (mm) : 231
長さ XH (inch) : 9.08
重量 (kg) : 6.8
重量 (lbs) : 15.3
結線図 : 07410021
コンデンサ部品番号 : 49401154
製品タイプ : 42R5BFCI-E2
HP 小数 : 0.1333

標準機能

• メトリック取り付けねじおよびメトリック軸寸法。
• 非通気ギヤハウジング。
• モーター軸および出力軸の工業用リップシール。
• ラジアル荷重容量と寿命を高めるためのニードルベアリングを全面に採用。
• 長寿命のための半流動性グリースを使用した永久潤滑歯車。
• 静音性と高出力対サイズ比を実現する選択的に焼入れされたヘリカル歯車。

CAD、配線および安全書類（利用可能）

• CAD図面 — PDF、DWG、STEP（Model 1680 の製品別 CAD 資料を掲載）
• 配線図 — PDF（結線図参照 07410021）
• 安全データシート — PDF（Imperial Oil の安全データシートを掲載）

オプションアクセサリ

• E、F、FX ギアモーター用 L字ブラケットキット（型式 0969）
• 33A、34R、42A、42R、48R モーターおよびギアモーター用ダイキャスト端子箱キット（型式 0984）
• メトリックタイプ E/F ギアモーター用 L字ブラケット取付キット（型式 1969）
• 端子ブロック付メトリックダイキャスト端子箱キット（33A、34R、42A、42R、48R 用）（型式 1984）
• コンデンサ；プラスチックケース；7.5MFD 370V（品番 49401154）
• 34R、42R、48R、42R-FX、33A、42A ストックモーターおよびギアモーター用大型ダイキャスト端子箱キット（型式 0986）

注意事項
表示されているすべての仕様は Model 1680 固有のものです。ウェブ価格には税金、送料、および取扱手数料は含まれていません。

技術仕様

• 回転数: 140 rpm
• 定格トルク: 5.6 Nm (50 lb-in)
• 出力: 100 W (0.1333 HP / 1/7.5 HP)
• 電圧: 230 V, 50 Hz, 単相
• 電流: 0.78 A
• ギア比: 10
• ラジアル荷重能力: 1300 N (300 lbs)
• 全長 (XH): 231 mm / 9.08 in
• 重量: 6.8 kg / 15.3 lbs
• 結線図参照: 07410021
• コンデンサ部品番号: 49401154
• 製品タイプ: 42R5BFCI-E2
