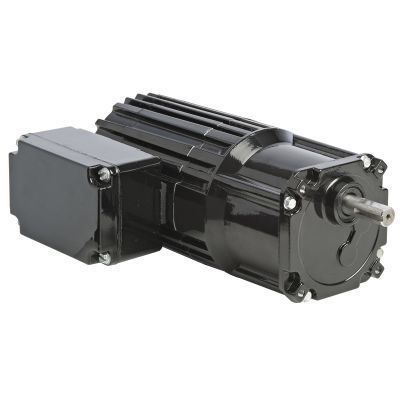

ACギアモーター
Model 1453
単相
スパー
ヘリカル
お気に入りに追加する
商品比較に追加する
BODINE ELECTRIC COMPANYのサイトについての詳しい情報
特徴
モーター
AC, 単相
タイプ
スパー, ヘリカル
軸方向
平行軸
出力
50 W...100 W
トルク
1 - 5 Nm
縮小率
20 unit
回転速度
70 rpm
(439.823 rad.min-1)
詳細
製品
モデル1453 Metric 34R-Zシリーズ 並行軸ACギヤモーター
仕様(ページ表)
回転数 (rpm):70
定格トルク (Nm):4.5
定格トルク (lb-in):40
出力 (W):50
出力 (HP):1/15
電圧 (V):230
Hz:50
相数:1
電流 (A):0.5
減速比:20
ラジアル荷重 (N):450
ラジアル荷重 (lbs):100
長さ XH (mm):194
長さ XH (inch):7.64
重量 (kg):4.5
重量 (lbs):10.1
接続図:07410021
コンデンサ部品番号:49401068
製品タイプ:34R4BFCI-Z2
HPDecimal:0.0667
標準装備
メトリック取付ねじおよびメトリック駆動軸寸法。
密閉構造、保護等級 IP20。
高出力向けのファン冷却。
クラスB絶縁をクラスAの限界内で運用し、巻線および潤滑剤の寿命を延長。
高い熱効率と軽量化のためのアルミニウム製センターリングおよびエンドシールド。
通風無しのギヤハウジング。
モーター軸および出力軸の工業用リップシール。
全段にニードルベアリングを採用し、ラジアル荷重容量と寿命を向上。
半流動グリースを使用した永久潤滑の歯車で長寿命。
静音性を考慮した幅広の強化熱可塑性ヘリカル一次歯車と、出力トルクを確保する後段の硬化スチール直歯歯車。
最大強度と低騒音を実現するためにモーター軸上に正確に切削されたヘリカルピニオン。
オプションアクセサリ
34R-Zギヤモーター用Lブラケットキット(モデル0980)
33A、34R、42A、42R、48R用ダイキャスト端子箱キット(モデル0984)
33A、34R、42A、42R、48R用端子台付ダイキャストメトリック端子箱キット(モデル1984)
コンデンサ;プラスチック箱型;5.0 MFD / 400V(品番 49401068)
34R、42R、48R、42R-FX、33A、42Aの在庫モーターおよびギヤモーター用大型ダイキャスト端子箱キット(モデル0986)
利用可能な技術資料(ページに掲載)
CAD図面(PDF / DWG / STEP フォーマット参照)
配線図(接続図参照)
安全データシート(参照)
技術仕様
型式:1453
シリーズ:Metric 34R-Z
回転数:70 rpm
定格トルク:4.5 Nm (40 lb-in)
出力:50 W (1/15 HP)
電圧:230 V, 50 Hz, 単相
電流:0.5 A
減速比:20
ラジアル荷重許容:450 N (100 lbs)
長さ XH:194 mm (7.64 in)
重量:4.5 kg (10.1 lbs)
接続図参照:07410021
コンデンサ品番:49401068
製品タイプコード:34R4BFCI-Z2
