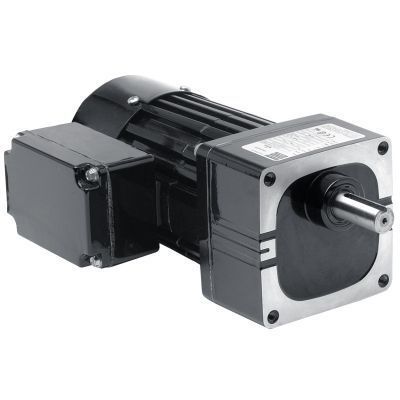

ACギアモーター Model 1477

単相スパーヘリカル

製品
Model 1477 Metric 34R‑W シリーズ 平行軸式交流ギアモーター。低速・高トルクの産業用途向け。単相 230 V、50 Hz 構成のユニットです。

仕様
回転数 (rpm)：4.5
定格トルク (Nm)：19.8
定格トルク (lb‑in)：175
出力 (W)：75
出力 (HP)：1/10
電圧 (V)：230
周波数 (Hz)：50
相数：1
電流 (A)：0.60
減速比：312.4
ラジアル荷重 (N)：575
ラジアル荷重 (lbs)：130
長さ XH (mm)：234
長さ XH (in)：9.2
重量 (kg)：5.7
重量 (lbs)：12.8
接続図：07410021
コンデンサ部品番号：49401154
製品タイプ：34R6BFCI-W4
HPDecimal：0.1

ダウンロード / 図面（製品ページに記載）

• CAD 図面：PDF、DWG、STEP（製品ページにダウンロードオプション表示）
• 配線図（接続図番号を参照）
• 潤滑剤の安全データシート（製品ページ参照）

オプション付属品

• W および WX ギアモーター用 L ブラケットキット（型式 0970）
• 33A、34R、42A、42R、48R のモーターおよびギアモーター用ダイキャスト端子箱キット（型式 0984）
• メトリックタイプ W ギアモーター用 L ブラケット取付キット（型式 1970）
• 端子台付きメトリックダイキャスト端子箱キット（33A、34R、42A、42R、48R 用）（型式 1984）
• コンデンサ；プラスチックボックスタイプ；7.5MFD 370V（品番 49401154）
• 34R、42R、48R、42R‑FX、33A、42A の在庫モーターおよびギアモーター用大型ダイキャスト端子箱キット（型式 0986）

標準機能

• メトリックの取付ネジおよびメトリックシャフト寸法。
• 全閉形、保護等級 IP‑20。
• 高出力に対応するファン冷却。
• 巻線と潤滑剤の寿命を延ばすため、クラスAの範囲内で運用されるクラスB絶縁システム。
• 高い熱効率と軽量化を実現するアルミニウム製センターリングおよびエンドシールド。
• ベントなしのギアハウジング。
• モーターおよび出力軸に産業用リップシール。
• 全段にニードルベアリング採用でラジアル荷重能力と寿命を向上。
• 半流動グリースを使用した永久給脂ギアで長寿命化。
• 静音性の高い強化熱可塑性製ヘリカル主歯車と、後段の高出力トルク用に焼入れ加工されたスパーギア。
• 最大強度と低騒音を実現するモーター軸上の精密切削ヘリカルピニオン。

注意
単相 230 V、50 Hz ユニット；減速比 312.4。掲載の付属品およびダウンロード可能な図面／データシートは製品ページにて提供されています。

技術仕様

• モデル：1477
• シリーズ：Metric 34R‑W
• 回転数 (rpm)：4.5
• 定格トルク：19.8 Nm / 175 lb‑in
• 出力：75 W (0.1 HP)
• 電圧：230 V
• 周波数：50 Hz
• 相数：1
• 電流：0.60 A
• 減速比：312.4
• ラジアル荷重：575 N (130 lbs)
• 長さ XH：234 mm (9.2 in)
• 重量：5.7 kg (12.8 lbs)
• 接続図参照：07410021
• コンデンサ部品番号：49401154
• 製品タイプ：34R6BFCI-W4
