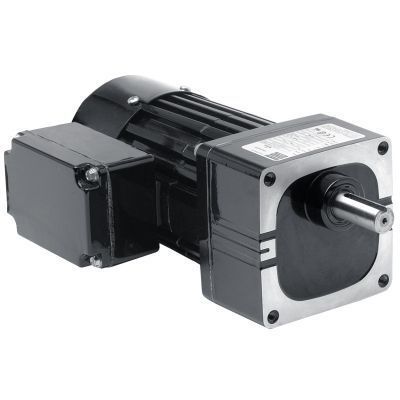

ACギアモーター Model 1478

単相スパーヘリカル

製品概要
Model 1478 Metric 34R-Wシリーズは、産業用動力伝達向けに設計された平行軸式ACギアモーターです。単相230 V、50 Hz、75 Wのユニットで、メトリック取り付けと強化熱可塑性ヘリカル主歯車により静音性と長寿命を実現します。

主な仕様

• 回転数 (rpm): 255
• 定格トルク (Nm): 1.6
• 定格トルク (lb-in): 14
• 出力 (W): 75
• 出力 (HP): 1/10
• 電圧 (V): 230
• 周波数 (Hz): 50
• 相数: 1
• 電流 (A): 0.60
• 減速比: 5.5
• ラジアル荷重 (N): 290
• ラジアル荷重 (lbs): 65
• 長さ XH (mm): 234
• 長さ XH (inch): 9.2
• 質量 (kg): 5.7
• 質量 (lbs): 12.8
• 接続図: 07410021
• コンデンサ部品番号: 49401154
• 製品タイプ: 34R6BFCI-W2
• HPDecimal: 0.1

標準機能

• メトリックの取付ねじおよびメトリック軸寸法。
• 全面封止型、保護等級 IP-20。
• 高出力に対応するファン冷却。
• 巻線および潤滑剤寿命を延ばすため、クラス"B"絶縁をクラス"A"の範囲で運用。
• 高い熱効率と軽量化のためのアルミ製センターリングおよびエンドシールド。
• 非通気型のギアハウジング。
• モーター軸および出力軸に産業用リップシール。
• ラジアル荷重容量を高め長寿命を実現するニードルベアリングを全面に採用。
• 長寿命のための半流動性グリースによる永久潤滑化された歯車。
• 静音性のための強化熱可塑性ヘリカル主歯車と、高出力トルクのための後段の焼入れスパーギア。
• 最大強度と最小騒音のためモーター軸上に精密加工されたヘリカルピニオン。

オプションアクセサリ

• WおよびWXギアモーター用Lブラケットキット（型式 0970）
• 33A、34R、42A、42R、48Rモーターおよびギアモーター用ダイカスト端子箱キット（型式 0984）
• メトリック型Wギアモーター用Lブラケット取付キット（型式 1970）
• ターミナルブロック付ダイカストメトリック端子箱キット（33A、34R、42A、42R、48R 用）（型式 1984）
• コンデンサ：プラスチックボックスタイプ；7.5MFD 370V（品番 49401154）
• 34R、42R、48R、42R-FX、33A、42A 用大型ダイカスト端子箱キット（型式 0986）

図面・資料
CAD図面はPDF、DWG、STEP形式で提供。配線図および潤滑剤の安全データシートはPDFでダウンロード可能です。
