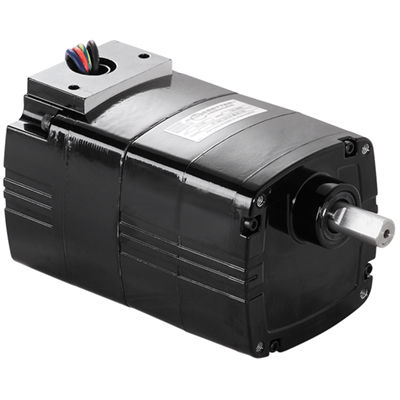

ACギアモーター 1574

単相スパーヘリカル

製品概要
モデル1574 メトリック 30R-Dシリーズ 並列軸 交流ギアモーター。メトリック取付およびメトリック出力軸寸法向けに設計されており、完全密閉・非通風構造、クラスB絶縁、アルミニウム製エンドシールドにより熱性能と軽量化を実現しています。

仕様一覧
回転数 (rpm): 23
定格トルク (Nm): 4.5
定格トルク (lb-in): 40
出力 (W): 18
出力 (HP): 1/41
電圧 (V): 230
Hz: 50
相数: 1
電流 (A): 0.21
減速比: 60
ラジアル荷重 (N): 285
ラジアル荷重 (lbs): 65
長さ XH (mm): 139.2
長さ XH (inch): 5.5
重量 (kg): 2.8
重量 (lbs): 6.3
接続図: 07410021
コンデンサ品番: 49400091
製品タイプ: 30R2BECI-D3
HPDecimal: 0.0243

ダウンロード／図面

• モデル1574のCAD図面: PDF、DWG、STEPが利用可能です。
• 配線図参照: 07410021。
• 安全データシート: Texaco Rando Material Safety Data Sheet。

オプションアクセサリ

• メトリックタイプ30R、33A、30R-D、24A-D、24A-Z用Lブラケットキット（モデル1968）
• 30Rモーターおよびギアモーター用の端子台付ダイキャストメトリック端子箱（モデル1982）
• コンデンサ；プラスチックケース型；1.3 MFD / 450V（品番49400091）
• 30Rおよび33Aモーター、30R-D、22B-D、22B-Z、24A-D、24A-Z、33A-Zギアモーター用Lブラケットキット（モデル5968）
• 30Rモーターおよびギアモーター用ダイキャスト端子箱（モデル5982）

標準仕様

• メトリック取り付けネジとメトリック出力軸寸法。
• 完全密閉・非通風、IP-20等級。
• クラス「B」絶縁システム。
• 高い熱効率と軽量化のためのアルミニウム製エンドシールド。
• 通風のないギアハウジング。
• モーター軸および出力軸に産業用リップシール。
• 放射状荷重能力を高め、長寿命を実現するニードルベアリングを全面に使用。
• ギアは永久潤滑。
• 静粛性のための強化熱可塑性ヘリカル第1段ギアと、高出力トルクと長寿命のための後段の焼入れスチールスパーギア。
• 最大強度と低騒音を実現する、モーター軸上に正確に切削されたヘリカルピニオン。

注文および価格に関する追加情報
在庫状況: 注文数量 1-25。ウェブ価格は税金、送料、取扱手数料を含みません。価格はすべて米ドル表記です。

特長／技術仕様

• 回転数: 23 rpm
• 定格トルク: 4.5 Nm (40 lb-in)
• 出力: 18 W (1/41 HP; HPDecimal 0.0243)
• 電圧: 230 V, 50 Hz, 単相
• 電流: 0.21 A
• 減速比: 60
• ラジアル荷重容量: 285 N (65 lbs)
• 長さ XH: 139.2 mm (5.5 in)
• 重量: 2.8 kg (6.3 lbs)
• 接続図参照: 07410021
• コンデンサ品番: 49400091
• 製品タイプ: 30R2BECI-D3
