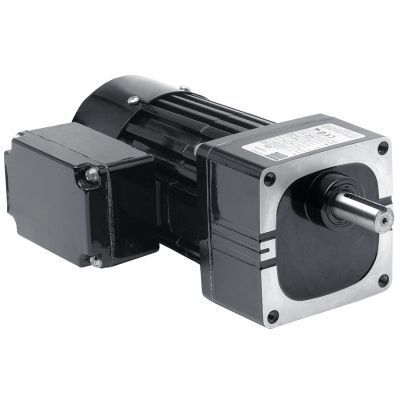

ACギアモーター Model 1484

単相スパーヘリカル

概要 モデル1484 メトリック 34R-Wシリーズ 並軸型ACギアモーターのディストリビューター、制御装置、配線図。 仕様 回転数（rpm）：21 定格トルク（Nm）：16.5 定格トルク（lb-in）：146 出力（ワット）：75 出力（HP）：1/10 電圧（V）：230 周波数（Hz）：50 相数（Phases）：1 電流（A）：0.60 減速比：65.5 ラジアル荷重（N）：575 ラジアル荷重（lbs）：130 全長 XH（mm）：234 全長 XH（インチ）：9.2 重量（kg）：5.7 重量（ポンド）：12.8 接続図：07410021 コンデンサ部品番号：49401154 製品タイプ：34R6BFCI-W3 HPDecimal：0.1 CAD図面

• PDFをダウンロード（製品図面）
• DWGをダウンロード（製品図面）
• STEPをダウンロード（製品図面）

配線図

• 配線図（参照番号 07410021）はPDF形式でダウンロード可能です

安全データシート

• インペリアルオイルの安全データシートはPDF形式でダウンロード可能です

オプションアクセサリー

• WおよびWXギアモーター用L型ブラケットキット [モデル 0970]
• 33A、34R、42A、42R、および48Rモーターおよびギアモーター用ダイキャスト製端子箱キット [型番 0984]
• メートル法タイプ W ギアモーター用 L ブラケット取付キット [型番 1970]
• 33A、34R、42A、42R、および48Rモーターおよびギアモーター用ダイキャスト製メートル法端子箱キット[型番 1984]
• コンデンサ；プラスチックケースタイプ； 7.5MFD 370V [品番 49401154]
• 34R、42R、48R、 42R-FX、33A、42Aの標準モーターおよびギアモーター用大型ダイカスト端子ボックスキット [モデル 0986]

標準仕様

• メートル法の取り付けネジおよびメートル法の駆動軸寸法。
• 完全密閉型、IP-20等級。
• 高出力に対応したファン冷却方式。
• 巻線および潤滑剤の寿命を延ばすため、クラス「A」の制限範囲内で動作するクラス「B」絶縁システム。
• 高い熱効率と軽量化を実現するアルミニウム製センターリングおよびエンドシールド。
• 通気口のないギアハウジング。
• モーター軸および出力軸には工業用リップ型シールを採用。
• 全箇所にニードルベアリングを採用し、ラジアル荷重容量の向上と長寿命を実現。
• 半流動性グリースを用いた永久潤滑式ギア機構により、長寿命を実現。
• 静粛性を高めるために幅広で補強された熱可塑性樹脂製のヘリカル一次歯車と、高い出力トルクと長寿命を実現するために後段に採用された焼入れ鋼製の平歯車。
• 最大強度と最小騒音を実現するため、モーターシャフト上に精密に切削されたヘリカルピニオン。

特性／技術仕様

• 回転数 (rpm): 21
• 定格トルク: 16.5 Nm / 146 lb-in
• 出力: 75 W (0.1 HP)
• 電圧：230 V
• 周波数：50 Hz
• 相数：1
• 電流：0.60 A
• 減速比： 65.5
• ラジアル荷重：575 N / 130 lbs
• 全長 XH： 234 mm (9.2 in)
• 重量：5.7 kg (12.8 lbs)
• 接続図参照番号： 07410021
• コンデンサ部品番号：49401154
• 製品タイプ：34R6BFCI-W3
