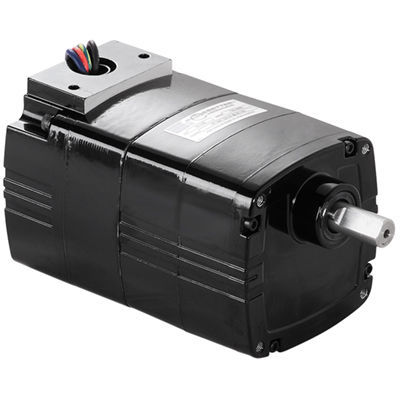

ACギアモーター Model 1571

単相スパーヘリカル

製品
平行軸ACギヤモーター Model 1571、Metric 30R-Dシリーズ。

概要
取付けねじ・駆動軸寸法がメートル規格の使用を想定した平行軸ACギヤモーター。密閉型・非換気構造（IP-20）、クラスB絶縁、放熱性向上のためのアルミ製エンドシールドを備えています。産業用シールとニードルベアリングにより径方向荷重能力と耐久性を確保します。

仕様

• 回転速度 (rpm): 117
• 定格トルク: 1.1 Nm (9.7 lb-in)
• 出力: 18 W (0.0243 HP)
• 電圧 / 周波数: 230 V / 50 Hz
• 相: 単相
• 電流: 0.21 A
• 減速比: 12
• 径方向許容荷重: 285 N (65 lbs)
• 長さ XH: 139.2 mm (5.5 in)
• 重量: 2.8 kg (6.3 lbs)
• 接続図: 07410021
• コンデンサ品番: 49400091
• 製品タイプ: 30R2BECI-D3

標準機能

• メートル規格の取付けねじおよび駆動軸寸法。
• 密閉型・非換気構造（IP-20）。
• クラスB絶縁システム。
• 高い放熱性と軽量化を実現するアルミ製エンドシールド。
• 換気のないギヤハウジング。
• モーターおよび出力軸に産業用リップシール。
• 径方向荷重能カを高め寿命を延ばすニードルベアリングを全体に使用。
• ギアは永久給油式。
• 静粛性のための強化熱可塑性ヘリカル一次歯車と高出力トルクのための硬化鋼スパーギアを後段に使用。
• 最大強度と低騒音を実現するモーター軸上の精密加工されたヘリカルピニオン。

オプションアクセサリ

• メトリック型 30R、33A、30R-D、24A-D、24A-Z 用 Lブラケットキット（モデル1968）
• 30R モーターおよびギヤモーター用端子台付ダイキャストメトリック端子箱（モデル1982）
• コンデンサ; プラスチックボックスタイプ; 1.3 MFD / 450V（品目 49400091）
• 30R および 33A モーター、30R-D、22B-D、22B-Z、24A-D、24A-Z、および 33A-Z ギヤモーター用 Lブラケットキット（モデル5968）
• 30R モーターおよびギヤモーター用ダイキャスト端子箱（モデル5982）

ダウンロード
CAD図面利用可能（PDF、DWG、STEP）。配線図利用可能。安全データシート利用可能。

技術仕様

• モデル: Model 1571
• シリーズ: Metric 30R-D
• 回転速度: 117 RPM
• 定格トルク: 1.1 Nm (9.7 lb-in)
• 出力: 18 W (1/41 HP, 0.0243 HPDecimal)
• 電圧 / 周波数: 230 V / 50 Hz
• 相: 単相
• 電流: 0.21 A
• 減速比: 12
• 径方向許容荷重: 285 N (65 lbs)
• 長さ XH: 139.2 mm (5.5 in)
• 重量: 2.8 kg (6.3 lbs)
• 接続図: 07410021
• コンデンサ品番: 49400091
• 製品タイプ: 30R2BECI-D3
