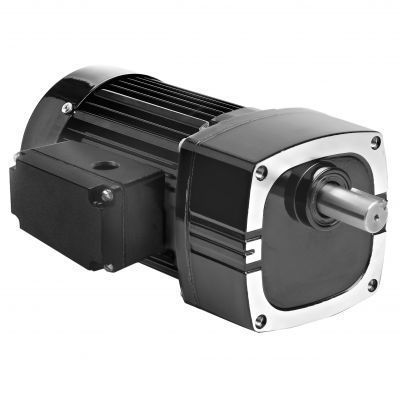

ACギアモーター 1680

単相ヘリカル平行軸

製品
Bodine Electric の Metric 42R-E シリーズ、並列軸交流ギアモーターの Model 1680。以下に本モデルの技術データ、標準装備、利用可能なオプションを記載します。

仕様
回転数 (rpm): 140
定格トルク (Nm): 5.6
定格トルク (lb-in): 50
出力 (W): 100
出力 (HP): 1/7.5
電圧: 230 V
周波数: 50 Hz
相数: 単相
電流: 0.78 A
減速比: 10
ラジアル荷重 (N): 1300
ラジアル荷重 (lbs): 300
全長 XH (mm): 231
全長 XH (inch): 9.08
重量 (kg): 6.8
重量 (lbs): 15.3
接続図: 07410021
コンデンサ品番: 49401154
製品タイプ: 42R5BFCI-E2
HP（小数）: 0.1333

標準装備

• メトリックの取付けねじおよびメトリックの駆動軸寸法。
• ベントのないギアハウジング。
• モータ軸および出力軸の産業用リップシール。
• ラジアル荷重容量を高め長寿命化するニードルベアリングの全採用。
• 半流動性グリースによる永久潤滑される歯車。
• 静粛性と高い出力対寸法比を実現する選択硬化されたヘリカルギア。

オプションアクセサリ

• E、F、FX ギアモータ用 L ブラケットキット（モデル 0969）
• 33A、34R、42A、42R、48R モータおよびギアモータ用ダイカスト端子箱キット（モデル 0984）
• メトリックタイプ E/F ギアモータ用 L ブラケット取り付けキット（モデル 1969）
• 端子ブロック付ダイカストメトリック端子箱キット（33A、34R、42A、42R、48R 用）（モデル 1984）
• コンデンサ（プラスチックボックスタイプ）7.5MFD 370V（品番 49401154）
• 34R、42R、48R、42R-FX、33A、42A 在庫モータおよびギアモータ用大きなダイカスト端子箱キット（モデル 0986）

ドキュメント（利用可能な種類）
CAD 図面（PDF、DWG、STEP 利用可能）、配線図（PDF 利用可能）、安全データシート（PDF 利用可能）。

技術仕様

• 型番: 1680
• シリーズ: Metric 42R-E
• 構成: 並列軸交流ギアモーター
• 回転数: 140 rpm
• 定格トルク: 5.6 Nm (50 lb‑in)
• 出力: 100 W (1/7.5 HP, 0.1333 HP 小数)
• 電圧 / 周波数: 230 V / 50 Hz
• 相: 単相
• 電流: 0.78 A
• 減速比: 10
• ラジアル荷重容量: 1300 N (300 lbs)
• 全長 XH: 231 mm (9.08 in)
• 重量: 6.8 kg (15.3 lbs)
• 接続図 ID: 07410021
• 推奨コンデンサ PN: 49401154
• 製品タイプコード: 42R5BFCI-E2
