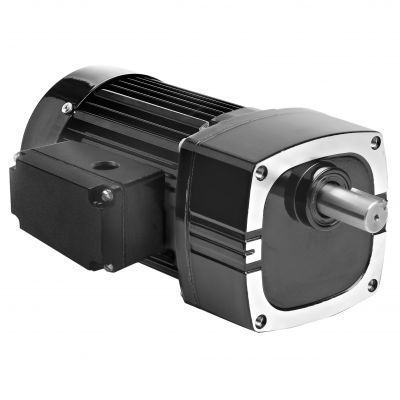

ACギアモーター Model 1679

単相ヘリカル平行軸

製品
モデル1679 メトリック42R-Eシリーズ 平行軸交流ギアモーター

概要
メトリック取り付けとメトリック軸寸法に対応した産業用平行軸交流ギアモーターです。標準のシールおよびベアリング仕様により、機械設備や自動化用途での連続稼働に適しています。代理店、部品、技術資料が利用可能です。

標準仕様

• メトリックの取り付けネジとメトリックの駆動軸寸法。
• 通気孔のないギアハウジング。
• モーター軸および出力軸の産業用リップシール。
• ラジアル荷重容量を高め、長寿命を実現するニードルベアリングを全面に採用。
• 半流動グリースによる永久潤滑のギアで、メンテナンス間隔を延長。
• 静音性と高い出力対体積比を実現する選択的に焼入れされたヘリカルギア。

オプションアクセサリ

• E、F、FXギアモーター用L字ブラケットキット（モデル0969）
• 33A、34R、42A、42R、48Rモーターおよびギアモーター用ダイキャスト端子ボックスキット（モデル0984）
• メトリックタイプE/Fギアモーター用L字ブラケット取付キット（モデル1969）
• 端子台付ダイキャストメトリック端子ボックスキット（33A、34R、42A、42R、48R用、モデル1984）
• コンデンサ、プラスチックケース型、7.5MFD 370V（品番49401154）
• 34R、42R、48R、42R-FX、33A、42A在庫モーターおよびギアモーター用大型ダイキャスト端子ボックスキット（モデル0986）

利用可能なダウンロード
CAD図面（PDF、DWG、STEP）を提供。配線図および安全データシートをダウンロード可能です。

技術仕様

• 回転数 (rpm)：280
• 定格トルク (Nm)：2.9
• 定格トルク (lb‑in)：25
• 出力 (W)：100
• 出力 (HP)：1/7.5
• 電圧 (V)：230
• Hz：50
• 相数：1
• 電流 (A)：0.78
• 減速比：5
• ラジアル荷重 (N)：1300
• ラジアル荷重 (lbs)：300
• 全長 XH (mm)：231
• 全長 XH (inch)：9.08
• 重量 (kg)：6.8
• 重量 (lbs)：15.3
• 接続図：07410021
• コンデンサ部品番号：49401154
• 製品タイプ：42R5BFCI-E1
• HP 小数：0.1333
