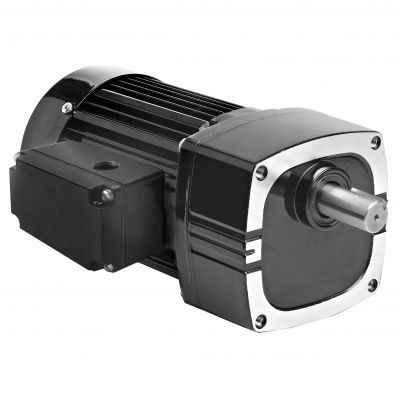

ACギアモーター Model 1671

単相ヘリカル平行軸

製品概要
Model 1671 は、Metric 42R-E シリーズの平行軸交流ギアモーターで、メートル規格の取り付けと軸寸法に対応しています。通気孔のないギアハウジングと産業用リップシールを備え、工業用途での信頼性の高い運転を可能にします。

シリーズ
Metric 42R-E シリーズ — 平行軸交流ギアモーター

主な仕様

• 回転数 (rpm): 4.7
• 定格トルク: 35 Nm (310 lb-in)
• 出力: 100 W (1/7.5 HP, HP 小数 0.1333)
• 電圧 / 周波数: 230 V / 50 Hz
• 相数: 単相 (1)
• 電流: 0.78 A
• 減速比: 300
• ラジアル荷重許容: 900 N (200 lbs)
• 長さ XH: 231 mm (9.08 in)
• 重量: 6.8 kg (15.3 lbs)

標準機能

• メートルねじの取り付けとメートル軸寸法
• 通気孔のない（密閉）ギアハウジングによる異物耐性
• モーター軸および出力軸の産業用リップシール
• ラジアル荷重容量と寿命を高める全域ニードルベアリング
• 半流動性グリースを使用した永久潤滑のギア
• 静粛性と高い出力体積比を実現する選択的に硬化されたヘリカルギア

オプションアクセサリ

• E、F、FX ギアモーター用 L ブラケットキット（型番 0969）
• 33A、34R、42A、42R、48R モーターおよびギアモーター用ダイキャスト端子箱キット（型番 0984）
• メートル型 E/F ギアモーター用 L ブラケット取付キット（型番 1969）
• 端子ブロック付ダイキャストメトリック端子箱キット（33A、34R、42A、42R、48R 用）（型番 1984）
• コンデンサ（プラスチックボックスタイプ）7.5 MFD 370 V（品番 49401154）
• 34R、42R、48R、42R-FX、33A、42A 在庫モーターおよびギアモーター用大型ダイキャスト端子箱キット（型番 0986）

技術仕様

• モデル: Model 1671
• シリーズ: Metric 42R-E
• 回転数 (rpm): 4.7
• 定格トルク: 35 Nm (310 lb-in)
• 出力: 100 W (1/7.5 HP, HP 小数 0.1333)
• 電圧: 230 V
• 周波数: 50 Hz
• 相数: 単相 (1)
• 電流 (A): 0.78 A
• 減速比: 300
• ラジアル荷重許容: 900 N (200 lbs)
• 長さ XH: 231 mm (9.08 in)
• 重量: 6.8 kg (15.3 lbs)
• 接続図: 07410021
• コンデンサ品番: 49401154
• 製品タイプ: 42R5BFCI-E4
