ACギアモーター Model 1669

単相ヘリカル平行軸

製品

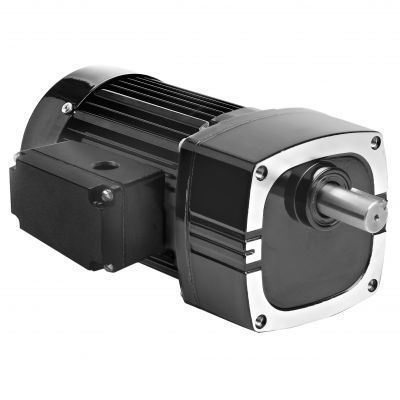

並列軸交流ギアモーター 型式 1669 — Metric 42R-E シリーズ。100 W 単相、7.8 rpm（減速比 180）、定格トルク 38.5 Nm。

シリーズ / カテゴリ
Metric 42R-E シリーズ — 産業用の駆動・位置決め向け並列軸交流ギアモーター。

仕様（製品表より）

• 回転数 (rpm): 7.8
• 定格トルク: 38.5 Nm / 341 lb-in
• 出力: 100 W (0.1333 HP)
• 電圧: 230 V
• 周波数: 50 Hz
• 相数: 単相 (1)
• 電流: 0.78 A
• 減速比: 180
• 許容ラジアル荷重: 900 N / 200 lbs
• 長さ XH: 231 mm / 9.08 in
• 質量: 6.8 kg / 15.3 lbs
• 結線図: 07410021
• コンデンサ品番: 49401154
• 製品タイプ: 42R5BFCI-E4

標準特徴

• メトリックの取り付けネジとメトリック寸法の出力軸。
• 通気口のないギアハウジング。
• モーター軸および出力軸に産業用リップシールを装備。
• ラジアル荷重容量を高め長寿命を実現するニードルベアリングを全面に採用。
• 半流動グリースによる常時潤滑ギア。
• 静音性と高い出力/サイズ比のために選別硬化されたヘリカルギアを使用。

オプションアクセサリ

• E、F、FX ギアモーター用 L ブラケットキット（型式 0969）
• 33A、34R、42A、42R、48R モーターおよびギアモーター用ダイキャスト端子箱キット（型式 0984）
• メトリックタイプ E/F ギアモーター用 L ブラケット取り付けキット（型式 1969）
• ターミナルブロック付きダイキャストメトリック端子箱キット（33A、34R、42A、42R、48R、型式 1984）
• コンデンサ（プラスチックボックスタイプ）7.5 MFD 370 V（品目 49401154）
• 34R、42R、48R、42R-FX、33A、42A 在庫モーターおよびギアモーター用大型ダイキャスト端子箱キット（型式 0986）

ドキュメントと図面（利用可能な種類）
型式 1669 の CAD 図面（PDF、DWG、STEP）；結線図 07410021；安全データシート（Imperial Oil Safety）。

技術仕様

• 型式：1669
• シリーズ：Metric 42R-E
• 回転数：7.8 rpm
• 定格トルク：38.5 Nm / 341 lb-in
• 出力：100 W (0.1333 HP)
• 電圧：230 V
• 周波数：50 Hz
• 相数：1（単相）
• 電流：0.78 A
• 減速比：180
• 許容ラジアル荷重：900 N / 200 lbs
• 長さ XH：231 mm / 9.08 in
• 質量：6.8 kg / 15.3 lbs
• 結線図参照：07410021
• コンデンサ品番：49401154
• 製品タイプコード：42R5BFCI-E4
