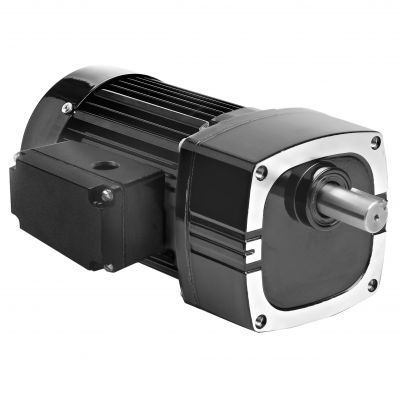

ACギアモーター Model 1683

単相ヘリカル平行軸

製品概要
Metric 42R-Eシリーズのモデル1683は、メトリック取り付けとメトリック軸寸法向けに設計された並軸交流ギアモーターです。ベントのないギアハウジング、モーターおよび出力軸の工業用リップシール、全域にわたるニードルベアリング、半流動性グリースによる常時給脂のギア、選択硬化されたヘリカルギアを備え、静音性と高い出力対サイズ比を実現します。

CAD図面 / ダウンロード

• PDF（CAD図面 / 製品情報）
• DWG（CAD図面）
• STEP（3Dモデル）

配線と安全性

• 配線図あり（参照：wiring diagram 07410021）
• 安全データシートあり（imperial oil safety）

オプションアクセサリ

• E、F、FXギアモーター用Lブラケットキット（モデル0969）
• 33A、34R、42A、42R、48Rモーターおよびギアモーター用ダイキャスト端子箱キット（モデル0984）
• メトリック型E/Fギアモーター用Lブラケット取付キット（モデル1969）
• 端子ブロック付きメトリックダイキャスト端子箱キット 33A、34R、42A、42R、48R用（モデル1984）
• コンデンサ：プラスチックボックスタイプ、7.5MFD 370V（品番49401154）
• 34R、42R、48R、42R-FX、33A、42Aの在庫モーターおよびギアモーター用大型ダイキャスト端子箱キット（モデル0986）

標準機能

• メトリック取り付けネジおよびメトリック軸寸法
• ベントなしギアハウジング
• モーター軸および出力軸の工業用リップシール
• ラジアル荷重容量の向上と長寿命のための全域ニードルベアリング
• 長寿命のための半流動性グリースを使用した常時給脂のギア
• 静音性と高い出力対サイズ比を実現する選択硬化されたヘリカルギア

仕様 / 技術データ

• 回転数 (rpm)：47
• 定格トルク (Nm)：16.7
• 定格トルク (lb-in)：148
• 出力 (W)：100
• 出力 (HP)：1/7.5
• 電圧：230 V
• 周波数：50 Hz
• 相数：1
• 電流 (A)：0.78
• 減速比：30
• ラジアル荷重 (N)：1300
• ラジアル荷重 (lbs)：300
• 長さ XH (mm)：231
• 長さ XH (inch)：9.08
• 重量 (kg)：6.8
• 重量 (lbs)：15.3
• 接続図：07410021
• コンデンサ品番：49401154
• 製品タイプ：42R5BFCI-E3
• HP 小数：0.1333
