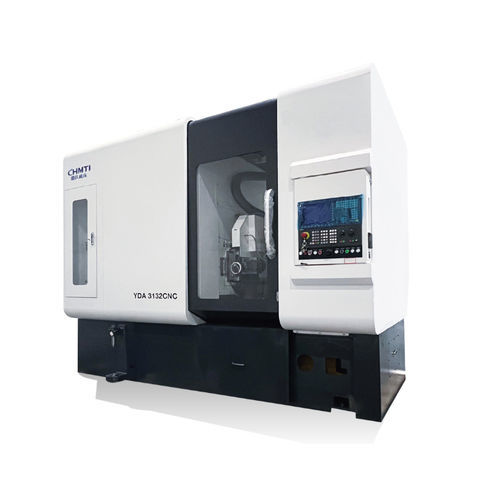

CNC歯車装置成形マシン YDA3132

縦型

概要
YDA3132CNCは、乗用車、商用車、建設機械、減速機など向けの大量生産用の歯車の高能率なローリング（ホブ盤）加工を目的としたCNC高速度乾式ホブ盤です。加工精度は GB/T10095.1-2008 規格の6級に達します。

主な性能と特徴

• 六軸/七軸、四軸リンクのCNC高速度乾式ホブ盤で、大量生産に適します。
• 柱の水平移動で径方向送りを行う立式レイアウトにより効率的なローリング加工を実現します。
• 全閉式カバー、迅速な切りくず排出、乾式冷却システムにより熱安定性と加工寸法の安定性を確保します。
• 工具主軸はギア対伝動、ワーク主軸はダイレクトドライブで駆動伝達系が短く伝達精度が高い。高剛性の転がり軸受により中モジュールの高速高剛性大負荷乾式切削を可能にします。
• 単体の自動上下料機構や自動搬送マガジンをオプションで搭載可能で、自動化・柔軟生産に対応します。
• 面取り・バリ取り機構をオプションで構成可能、複合工程化に対応します。
• FANUCまたはSiemensの数値制御装置を選択可能です。

主要技術仕様

• 型式/ID: YDA3132CNC
• 加工精度: GB/T10095.1-2008 規格 6級まで
• 軸数と連動: 六軸/七軸、四軸連動
• 切削方式: 高速乾式切削（乾式ローリング）
• 主軸と伝動: 刀具主軸は歯車対伝動、ワーク主軸は直結駆動
• 最大ワーク直径: 320 mm
• 最大モジュール: 8
• 刀架最大回転角度: ±45°
• ロータリ主軸最高回転数: 1000 r/min
• テーブル最高回転数: 80 r/min
• 最大取付工具寸法（直径×長さ）: Φ170×Φ230 mm
• ローラ最大軸方向移動量: 200 mm
• 刃先中心とテーブル面までの距離: 40–320 mm
• 刃先中心とテーブル中心までの距離: 220–570 mm
