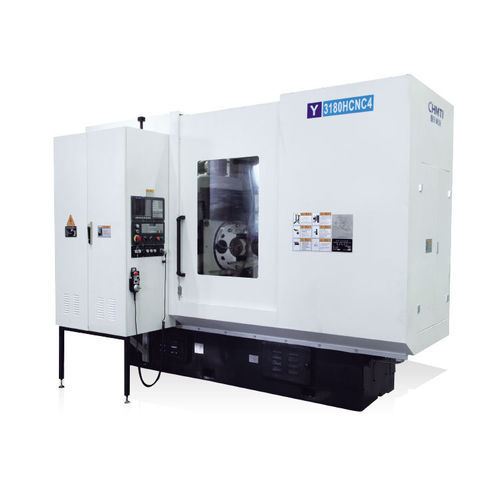

CNC歯車装置成形マシン Y3180H4/5

横型円筒形歯車装置用

概要
本機は乗用車、商用車、建設機械、船舶機械、農業機械、揚重機械等の歯車加工に適しています。加工精度はGB/T10095.1-2008の7級に達することができます。製品番号：Y3180HCNC4/5

主な性能・特徴：

• 4連動の四軸/五軸ウェット切削数値制御（CNC）ギアホブ盤。
• 標準で国産CNCシステムを搭載し、HMI（人機界面）およびパラメトリックプログラミングに対応。ワン装着で複数種・反復サイクルの加工が可能。
• 全閉式カバーを装備。オプションでオイルミスト集塵装置、自動切粉排出装置、ワーク自動締付装置等を選択可能。

加工ワーク：

• 円筒形の平歯車、はすば歯車、小型円錐歯車、クラウンドギア、スプロケット、スプライン、ウォームホイール等の加工が可能。

主な技術仕様：
番号 | 主な技術仕様 | 単位 | Y3180HCNC4 | Y3180HCNC5
1 | 最大ワーク直径 | mm | 800 | 800
2 | 最大モジュール | mm | 10 | 10
3 | 主軸最高回転数 | r/min | 350 | 450
4 | テーブル最高回転数 | r/min | 20 | 20
5 | 最大工具寸法（Ø×L） | mm | Φ180×180 | Φ180×200
6 | 最大手動突切距離 | mm | 50 | 200（自動）

特長 / 仕様技術

• 機械タイプ：四軸/五軸、4連動ウェット切削CNCギアホブ盤
• CNCシステム：国産CNCシステム（HMIおよびパラメトリックプログラミング対応）
• 保護およびオプション：全閉式カバー；オプションでオイルミスト回収、切粉自動排出、ワーク自動把持等
• 加工精度：GB/T10095.1-2008の7級まで対応
• 適用業界：乗用車、商用車、建設機械、船舶機械、農業機械、揚重機械等の歯車加工分野
• 代表モデル：Y3180HCNC4 / Y3180HCNC5（上表の仕様参照）
