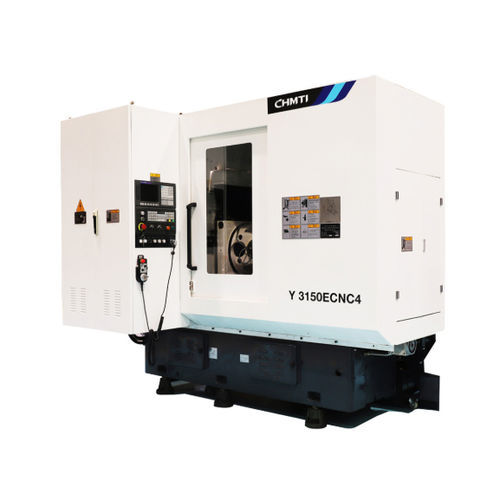

CNC歯車装置成形マシン Y3150E4/5

横型円筒形歯車装置用

製品概要
本機は乗用車、商用車、建設機械、船舶機械、農業機械、揚重機器などの歯車加工向けに設計されています。加工精度は GB/T10095.1-2008 の 6〜7 級に達することが可能です（最終的な精度は供給者と購入者間の技術協定による）。

主な性能・特長

• 本機は四軸／五軸の四連動湿式切削数値制御（CNC）ホブ盤です。
• 標準は国産のCNC制御を搭載し、HMI（人機界面）やパラメトリックプログラミングを備えています。1回の装着で複数・反復のサイクルを実行可能です。
• 全閉式防護カバーを標準装備。オプションで油霧回収装置、全自動排りん装置、ワーク自動締付装置などを選択可。

適用および加工能力

• 円筒歯（平歯）、ヘリカルギア、小テーパー歯車、ドラム形歯車、スプロケット、スプライン、ウォームホイール等の加工が可能です。

主要技術仕様（表）
番号 | 主要技術仕様 | 単位/備考 | Y3150ECNC4 | Y3150ECNC5
1 | 最大ワーク直径 | mm | 500 | 500
2 | 最大モジュール | mm | 8 | 8
3 | 主軸最高回転数 | r/min | 350 | 450
4 | テーブル最高回転数 | r/min | 25 | 25
5 | 最大工具寸法（径×長さ） | mm | Φ160×160 | Φ180×200
6 | 最大手動工具走行距離 | mm | 50 | 200（自動）

材料および加工に関する注意

• 湿式切削システムとして設計され、ホブ加工工程に適合します。
• 加工精度および制御系の構成は、ユーザーとの技術協定によりカスタマイズ可能です。

特長 / 技術仕様

• 製品番号 / 型式：Y3150ECNC4/5
• 製品名：シリーズ改良型数値制御（CNC）ホブ盤
• 適用業界：乗用車、商用車、建設機械、船舶機械、農業機械、揚重機器等の歯車加工業界
• 加工精度：GB/T10095.1-2008 に基づく 6〜7 級まで（技術協定に準ずる）
• 主軸最高回転数（Y3150ECNC4）：350 r/min；（Y3150ECNC5）：450 r/min
• 最大ワーク直径：500 mm（両機種）
• 最大モジュール：8 mm（両機種）
• テーブル最高回転数：25 r/min（両機種）
• 最大工具寸法：Y3150ECNC4 Φ160×160 mm；Y3150ECNC5 Φ180×200 mm
• 最大手動/自動工具走行距離：Y3150ECNC4 50 mm（手動）；Y3150ECNC5 200 mm（自動）
• CNC形式：4/5軸四連動数値制御（湿式切削）
• 標準装備：国産CNCシステム（HMI、パラメトリックプログラミング）
• オプション装備：油霧回収装置、自動切粉排出装置、ワーク自動締付装置等
