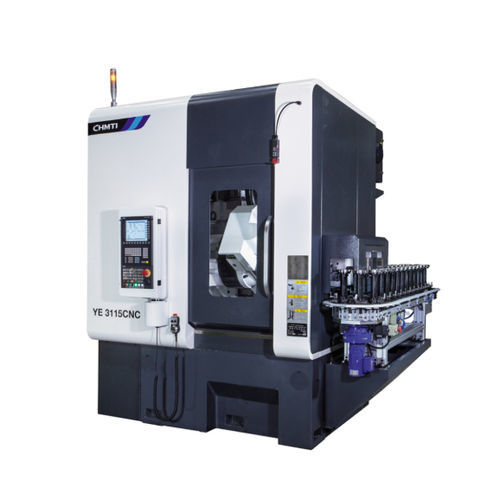

CNC歯車装置成形マシン YE3115/YDE3120-CD

縦型

概要
新エネルギー車、オートマチックトランスミッション、精密減速機などの大量歯切り加工向けに設計されています。加工精度はGB/T10095.1-2008の5–6級に適合します。

主要性能・特徴

• 八軸四連動の高速ドライ切削ホブ盤で、効率的かつ環境配慮型の生産を実現します。
• コラム偏置、スライドの水平移動による径方向送りを採用した立形レイアウト。全閉式カバー、迅速な切りくず排出、ドライ冷却により熱安定性と寸法安定性を確保します。
• 工具およびワーク主軸は直結駆動で応答性とランニング精度が高い。高品質ドライホブを装備し、小〜中モジュールの切削速度が300 m/min以上に達し、湿式機に比べ加工効率が3倍以上になる場合があります。
• 単体の自動上下料装置や自動搬送ホッパーの導入が可能で、自動化・柔軟生産に対応します。
• 制御系はSiemensまたはFANUCを選択できます。
• YDE3120CNC-CDは押し出し式の面取り・バリ取り機構を装備可能で、多工程の複合化が可能です。

主要技術仕様
型式: YE3115CNC | YDE3120CNC-CD
1 - 最大ワーク径 (mm) - 150 | 210
2 - 最大モジュール (mm) - 4 | 4
3 - 刀架最大回転角度 (度) - ±45° | ±45°
4 - ホブ主軸最高回転数 (r/min) - 2500 | 3000
5 - テーブル最高回転数 (r/min) - 300 | 300
6 - 最大装刀寸法(直径×長さ) (mm) - Φ130×180 | Φ130×230
7 - ホブ最大軸方向移動量 (mm) - 150 | 180
8 - ホブ中心～テーブル回転中心距離 (mm) - 15-155 | 30-180
9 - ホブ中心～テーブル面距離 (mm) - 180-480 | 195-495

特性 / 技術的ハイライト

• 適用産業：新エネルギー車、オートマチックトランスミッション、精密減速機などの大量歯切り加工。
• 機械タイプ：八軸四連動の高速ドライホブ盤、ドライ冷却により環境効率が高い。
• 主駆動：工具・ワーク主軸の直結駆動により高速度・高精度を実現。
• 生産性：小～中モジュールの切削速度が300 m/minを超え、湿式機に比べ大幅に高いスループットを実現。
• 自動化：単体の上下料機および自動搬送ホッパーをオプションで提供し、自動化ラインに対応。
• 制御：SiemensまたはFANUCの選択が可能。
• 型式差分：YE3115CNCとYDE3120CNC-CDは最大ワーク径、ホブ回転数、装刀長さなどで仕様が異なります。
