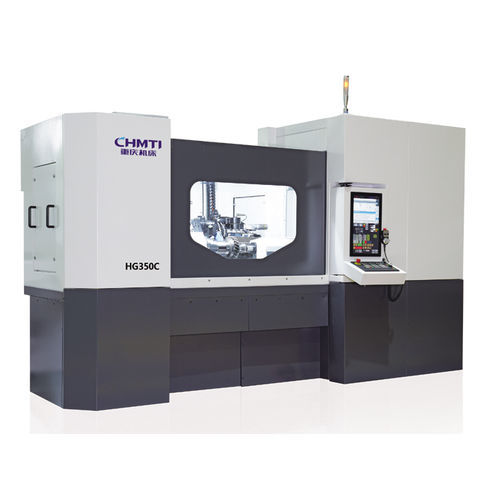

外径グラインダー センター HG350C

ギヤ用横型CNC

概要
6軸CNC水平成形歯車研削盤 HG350C は、高精度な歯車仕上げ用に設計されています。マシンはマルチチャネルCNC制御プラットフォーム（Siemens One）とユーザー指向のHMIを統合し、歯車パラメータ計算、研削および砥石修整プログラムの自動生成、リモート診断、ソフトウェア更新に対応します。

主な技術仕様（HG350C）

• 型式：HG350C
• 最大ワーク径：350 mm
• 最大モジュール：12
• 最大ワーク長さ：1000 mm
• 最大ワーク重量：200 kg
• テーブル最大ストローク：1300 mm
• テーブル最大移動速度：16 m/min
• ワーク速度範囲：0–100 rpm
• 研削ヘッド角度範囲：180°（＋55°～-125°）
• 主軸最高回転数：5000 rpm
• 砥石主軸出力：15 kW
• 最大砥石取付径×幅：406 × 30 mm
• 本体正味重量：8000 kg

主な特長

• 高精度の歯車成形研削に適した6軸CNC構造
• 片側研削・両側研削、歯面トレース成形および歯面ねじれ補正に対応
• 多軸管理が可能なSiemens One制御と直感的なHMI（ゼロプログラム操作）
• 砥石自動バランス機能および高度なオンライン砥石修整システム
• 偏差フィードバックを備えたオンライン測定により自動補正とプローブによる自動合わせが可能
• プローブ検出オプションと修整車の摩耗を完全に補償する機能
