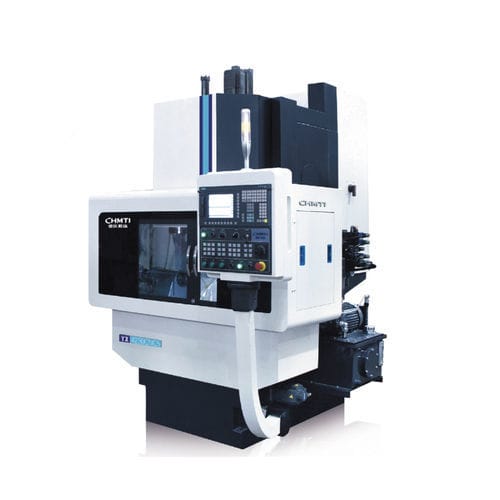

CNC歯車装置成形マシン YX42305

横型円筒形歯車装置用

概要
主に乗用車、商用車、精密減速機などの歯車加工に適用されます。加工精度はGB/T10095.1-2008の5〜6級に達します。

機床の主な性能・特徴：

• 本機は五軸数値制御（CNC）剃歯機であり、各運動軸は独立した交流サーボモータで駆動され、軸方向剃り、径方向剃り、対角剃り、切向剃りを実現します。
• 立式レイアウトを採用し、立柱と床身は高剛性の一体構造です。切向スライダは径方向スライド内に配置され、高い剛性、コンパクトな構造、整った外観を持ちます。
• X、Y、Z各軸はデジタルサーボモータとボールねじで駆動され、位置決め精度と繰り返し精度が高く、加工精度が安定します。
• 人と機械の対話式インターフェースを装備しており、オペレータは対話画面に工具パラメータ、ワークパラメータ、補正パラメータ、切削パラメータ等を入力するだけで、機械は自動的に動作し自動補正を行います。
• 自動上下料装置およびガントリ機構をオプションで選択可能で、自動連続加工を実現し、自動化ニーズに対応します。
• 外歯の直歯および斜歯円柱歯車、カップリング、段付歯車の剃削加工に適しています。

主な技術仕様（表は行で表示）
表題：番号 | 主な技術仕様 | 単位 | YX4230CNC5
1 | 最大ワーク直径 | mm | 300
2 | 最大ワークモジュール | m | 軸剃 8、径剃 5
3 | 剃刀回転数範囲 | r/min | 50-500
4 | 作業台送り速度 | mm/min | 1-1000
5 | 径方向スライダ送り速度 | mm/min | 0.2-1000
6 | 切向スライダ送り速度 | mm/min | 1-500
7 | 剃刀回転中心から頂尖中心までの距離範囲 | mm | 125-280

特性 / 技術仕様

• 製品名：CNC高効率剃歯機
• 製品番号/型番：YX4230CNC5
• 適用業界：乗用車、商用車、精密減速機等の歯車加工業界
• 加工精度：GB/T10095.1-2008の5〜6級に達する
• 機械タイプ：五軸数値制御剃歯機
• 駆動方式：各軸は独立した交流サーボモータで駆動（X、Y、Z軸はデジタルサーボ＋ボールねじ）
• 剃削方式：軸方向剃り、径方向剃り、対角剃り、切向剃り
• 配置と構造：立式配置、立柱と床身は一体高剛性構造、切向スライダは径方向スライダ内に配置
• 操作性：工具/ワーク/補正/切削パラメータの入力と自動補正に対応したHMIを装備
• 自動化：自動上下料装置およびガントリ機構のオプションで連続加工が可能
• 最大ワーク直径：300 mm
• 最大ワークモジュール：軸剃 8、径剃 5
• 剃刀回転数範囲：50-500 r/min
• 作業台送り速度：1-1000 mm/min
• 径方向スライダ送り速度：0.2-1000 mm/min
• 切向スライダ送り速度：1-500 mm/min
• 剃刀回転中心から頂尖中心までの距離範囲：125-280 mm
