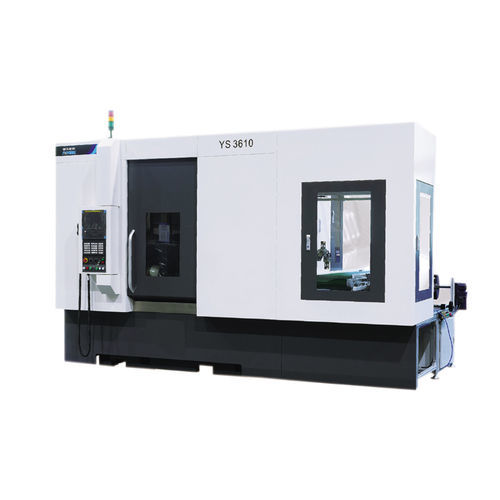

CNC歯車装置成形マシン YS3610

横型

概要
YS3610は、オートバイ、計器、玩具、釣具などの業界で使用される小モジュール・大ねじれ角歯車の加工向けに設計された水平式CNCホブ盤です。乾式加工に対応し、加工精度はGB/T10095.1-2008の6級に達することが可能です。

主な性能・特徴

• 小モジュール・大ねじれ角歯車向けの6軸4連動水平式乾式ホブ盤。
• 外部・内部ともに全閉式保護カバーを備えたコンパクトな構造で、乾式加工に対応。
• 水平ベッド構造により部品の組み合わせ精度と機械全体の剛性を確保し、占有面積を抑制。
• 工具主軸はサーボスピンドルモータの直結方式を採用し、伝動経路が短く高精度・高剛性。
• ワークテーブルは高精度の斜歯ギアによる分度伝動とバックラッシュ除去装置を備え、高速高精度切削に適合。
• 標準装備: FANUC 0i-MF；オプション: GSK25iG、Siemens 828Dなど。
• 自動供給機構やホッパーを装備可能で、ワークの自動連続加工を実現。

主な技術仕様

• 製品番号: YS3610
• 機械タイプ: 6軸4連動水平式乾式ホブ盤
• 最大ワーク径: 100 mm
• 最大モジュール: 3 mm
• 刃物台最大回転角: ±60°
• ホブ主軸最高回転数: 4000 r/min
• ワークテーブル最高回転数: 400 r/min
• 最大装刀寸法 (φ×長さ): φ80 × 110 mm
• ホブの最大軸方向移動量: 100 mm
• ホブ中心とテーブル回転中心の距離範囲: 10–110 mm
• ホブ中心からテーブル面までの距離: 150–500 mm
• 加工精度: GB/T10095.1-2008 の 6級まで
• 標準構成: FANUC 0i-MF CNC システム (オプション GSK25iG または Siemens 828D)
• オプション: 自動供給機構およびホッパーによる自動化

適用範囲
小モジュール・大ねじれ角歯車の加工に適し、オートバイ、計器、玩具、釣具などの分野で広く使用されます。

備考
加工精度はGB/T10095.1-2008の6級に達します。標準CNCシステムと伝動形式は記載の通りであり、自動供給やホッパーなどはオプションで対応可能です。
