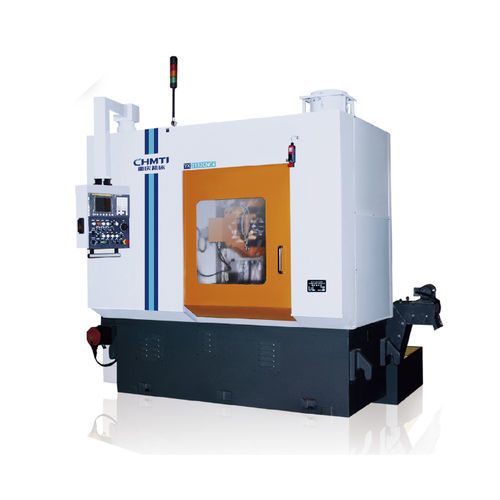

CNC歯車装置成形マシン YX3132

横型円筒形歯車装置用

概要
本機は乗用車、商用車、建設機械、船舶機械、農業機械、鉱山機械等の歯車業界におけるホブ加工（滚齿）に主に用いられます。加工精度はGB/T10095.1-2008規格の6〜7級に達することができます。

主な性能・特徴：

• 本機は五軸四連動の湿式切削対応のCNCホブ盤です。
• 優れたヒューマンマシンインタフェース、パラメータ化された自動プログラミング機能、システム自己診断機能を備えています。
• 全閉式カバー、オイルミスト回収装置、自動切りくず排出装置、ワーク自動締付装置等を装備し、歯車の自動加工ラインと容易に連携できます。
• 国内製CNCシステムを標準構成とし、FANUCまたはSIEMENSシステムをオプションで選択可能です。
• 円柱形の平歯車、はすば歯車、小テーパ歯車、かまぼこ形歯車、スプロケット、スプライン、ウォームギア等の加工が可能で、多段の循環機能をサポートします。

主な技術仕様：

• 最大ワーク直径：320 mm
• 最大ワークモジュール：8
• 主軸最高回転数：540 r/min
• 作業台最高回転数：32 r/min
• 最大装刀寸法（直径×長さ）：Φ160×200 mm
• 最大送り距離：150 mm

特長 / 仕様（一覧）

• 製品名：CNCホブ盤
• 製品番号：YX3132CNC
• 適用業種：乗用車、商用車、建設機械、船舶機械、農業機械、鉱山機械などの歯車加工
• 加工精度：GB/T10095.1-2008規格の6〜7級まで
• 構造：五軸四連動、湿式切削CNC
• 制御：国内製CNCをサポート、FANUCまたはSIEMENSオプション可
• 主な寸法/パラメータ：最大ワーク直径320 mm；最大モジュール8；主軸最高回転数540 r/min；作業台最高回転数32 r/min；最大装刀寸法Φ160×200 mm；最大送り距離150 mm
