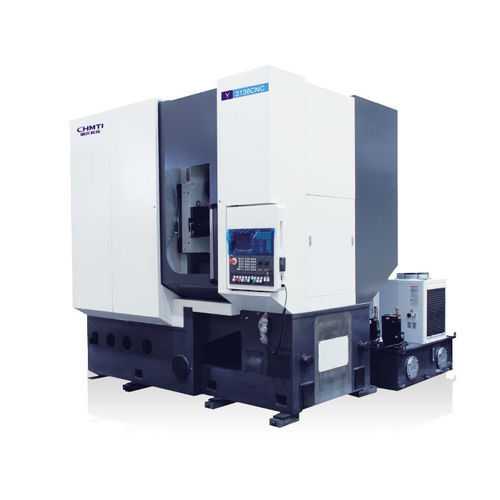

CNC歯車装置成形マシン Y3136/YD3136

概要
商用車、船舶、風力発電、建設機械などに使用される大モジュール・少歯数の歯車の高効率加工に適しています。機械の加工精度はGB/T10095.1-2008規格の6級まで達します。

主な性能と特徴

• 本機は6軸4連動のCNCホブ盤であり、高剛性、高効率、高精度を備えています。
• Y軸は大型主柱の下方に配置され、Y軸ガイドを斜面に配置することで刀架の剛性を高め、機械自重で一部の切削反力を相殺して剛性と安定性を向上させます。
• YD3136CNC型のワーク主軸は内蔵トルクモータを採用し、伝動系の剛性と精度を確保します。
• 外部および内部ともに全閉型保護カバーを備え、切りくずとオイルミストの迅速な回収・排出システムを搭載しています。
• SiemensまたはFanucのCNCシステムを搭載可能です。

主な技術仕様
番号 | 主要技術仕様 | 単位 | Y3136CNC | YD3136CNC
1 | 最大ワーク直径 | mm | 360 | 360
2 | 最大ワークモジュール | mm | 16 | 16
3 | 刀架最大回転角度 | 度 | ±45° | ±45°
4 | ホブ軸最高回転数 | r/min | 400 | 400
5 | 旋回台最高回転数 | r/min | 60 | 80
6 | 最大取り付け工具寸法(直径×長さ) | mm | Φ220×230 | Φ220×230
7 | ホブ最大軸方向移動量 | mm | 200 | 200
8 | ホブ中心から旋回台回転中心までの距離 | mm | 70-320 | 70-320
9 | ホブ中心から旋回台面までの距離 | mm | 150-590 | 150-590

特徴/仕様

• 型式: Y3136CNC / YD3136CNC
• 製品名: 高効率重切削CNCホブ盤
• 分類: ホブ盤（歯車加工機）
• 加工用途: 商用車、船舶、風力発電、建設機械等の大モジュール・少歯数歯車の高効率加工に適する
• 加工精度: GB/T10095.1-2008規格6級まで
• 構造と制御: 6軸4連動、Siemens/Fanuc CNCシステム搭載
• 主軸: YD3136CNC型ワーク主軸は内蔵トルクモータを採用
• 保護と切りくず処理: 外部および内部ともに全閉型保護カバー、切りくず・オイルミストの迅速回収・排出システムを備える
