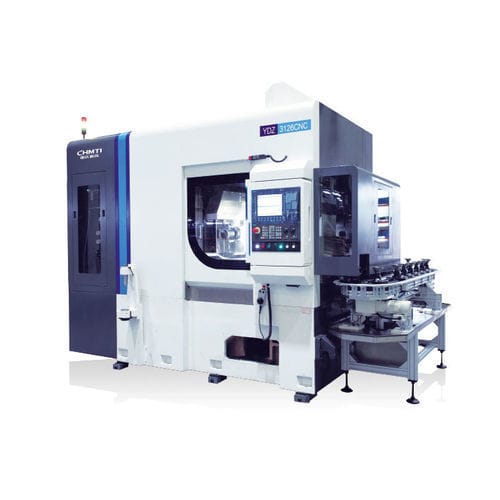

CNC歯車装置成形マシン YD31266/YDZ3126（CDR）

縦型

概要
本機は乗用車、商用車、建設機械、減速機等の大量ギア加工（ローリングホブ加工）向けに設計されています。加工精度はGB/T10095.1-2008の6級まで対応可能です。

主な性能と特徴

• 六軸／七軸／十一軸の4連動による高速度ドライ切削ホブ盤。
• 立形レイアウト：コラムが水平移動して径方向の送りを実現し、高効率なホブ加工を行います。
• 全密閉カバー、迅速な切屑排出、ドライ冷却システムにより熱安定性および加工寸法の安定性を確保。
• 工具軸およびワーク主軸は直結駆動で伝動系が短く高精度。高剛性ローリングベアリングにより中モジュール歯車の高速・高剛性・大負荷ドライ切削が可能。
• 単体の自動上下料機構や自動供給マガジンをオプションで装備し、自動化・フレキシブル生産に対応。
• 押し出し式面取り／バリ取り機構をオプション装備可能で、多工程の機能集約が可能。対歯機構を選択すれば熱処理後の精密ホブ加工に対応。
• 制御装置はSiemensまたはFANUCを選択可能。

主な技術仕様

• 最大ワーク径 (mm): 260
• 最大ワークモジュール (mm): 6
• 工具台最大回転角 (°): ±45°
• ホブ主軸最高回転数 (r/min): 2500
• テーブル最高回転数 (r/min): 250
• 最大装刀サイズ（直径×長さ） (mm): Φ130×230
• ホブ最大軸方向移動量 (mm): 200
• ホブ中心〜テーブル回転中心距離 (mm): 30〜220
• ホブ中心〜テーブル面距離 (mm): 135〜485

用途と技術的特徴

• 適用業界：乗用車、商用車、建設機械、減速機などの大量ギア加工に適する。
• 加工精度：GB/T10095.1-2008 の6級まで対応。
• 軸構成：6/7/11軸（4連動）。
• 駆動方式：主軸直結、短い伝動系、高剛性ローリングベアリング。
• 冷却・保護：ドライ冷却システム、全密閉カバー、迅速な切屑排出。
• 自動化：上下料機構、オートトランスファーマガジンのオプション。
• オプション機能：押し出し式面取り、バリ取り、対歯機構（熱処理後の精密ホブ加工対応）。
• 制御：SiemensまたはFANUCを選択可能。
• 寸法・速度等の詳細は上記の主な技術仕様を参照ください。
