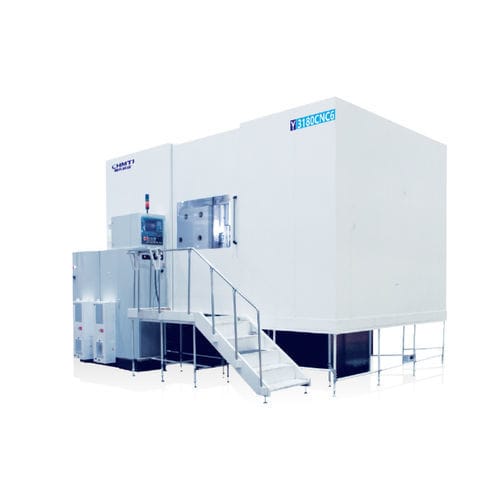

CNC歯車装置成形マシン Y3180/31125/31160/312006

縦型

概要
本機は大型トラック、風力発電、建設機械、船舶機械、クレーン、鉱山機械、発電設備などの業界における歯車加工を主な用途としています。加工精度はGB/T10095.1-2008の6級に達することができます。

主な性能・特徴：

• 六軸四連動の大型CNCホブ盤（滚齿机）。
• 作業台固定、立柱移動による半径方向送りを行う立式レイアウト。全閉式カバー、オイルミスト回収装置、自動切粉排出装置を備え、ワーク自動クランプ装置をオプションで搭載可能。
• ホブ主軸は高精度ギア伝動、作業台は二重ウォーム・ホイール伝動を採用。
• 半径送りおよび軸方向送り軸は矩形鋼組込みガイド＋ローラー案内ブロックで支持され、機械全体の精度と剛性が高い。
• 高速コーティングホブおよび超硬チップホブによる高効率加工に適しています。

主要技術仕様（型式別）：
主要技術仕様 | 項目 | パラメータ -> Y3180CNC6 | Y31125CNC6 | Y31160CNC6 | Y31200CNC6
1. 最大ワーク直径 -> mm | 800 | 1250 | 1600 | 2000
2. 最大モジュール -> mm | 18 | 18 | 27 | 27
3. 刀架最大回転角度 -> 度 | ±45° | ±45° | ±45° | ±45°
4. ホブ主軸最高回転数 -> r/min | 275/350/500 | 275/350/500 | 220 | 220
5. 作業台最高回転数 -> r/min | 24 | 24 | 8 | 8
6. 最大装刀寸法（直径×長さ） -> mm | Φ240×300 | Φ240×300 | Φ400×500 | Φ400×500
7. ホブ最大軸方向移動量 -> mm | 300 | 300 | 400 | 400
8. ホブ中心から作業台回転中心までの距離 -> mm | 75-560 | 100-780 | 150-1050 | 150-1200
9. ホブ中心から作業台面までの距離 -> mm | 200-800 | 450-1050 | 470-1770 | 470-1770
10. 作業台許容荷重 -> T | 5 | 7 | 20 | 20
11. 主電動機出力 -> kW | 33 | 33 | 43 | 43

特性 / 技術仕様

• 適用業界：大型トラック、風力発電、建設機械、船舶機械、クレーン、鉱山機械、発電設備向けの歯車加工。
• 加工精度：GB/T10095.1-2008の6級まで。
• 軸数：六軸四連動。
• 機械レイアウト：作業台固定、立柱移動（立式レイアウト）。
• 保護・切粉処理：全閉式カバー、オイルミスト回収装置、自動切粉排出装置。
• オプション：ワーク自動クランプ装置。
• ホブ主軸伝動：高精度ギア伝動。
• 作業台伝動：二重ウォーム・ホイール伝動。
• ガイド支持：半径/軸方向に矩形鋼組込みガイドとローラーガイドブロックを採用。
• 適用工具：高速コーティングホブ、超硬チップホブによる高効率加工に対応。
• 主要型式とパラメータ：仕様表を参照（Y3180CNC6、Y31125CNC6、Y31160CNC6、Y31200CNC6）。
