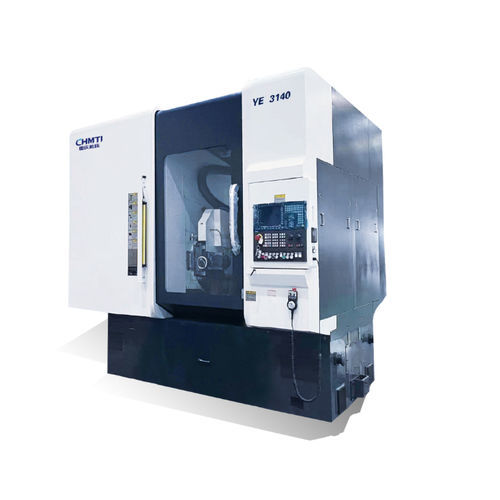

CNC歯車装置成形マシン YE3140/YE3160

横型

製品概要
本機は主に乗用車、商用車、建設機械、船舶機械、農業機械、減速機などに使用される歯車の大量・高効率なホブ盤加工（数値制御ホブ盤）に対応します。加工精度はGB/T10095.1-2008の6級相当まで達します。

主な性能・特徴

• 本機は6軸・4軸連動の高効率CNCホブ盤で、ドライ切削、ウェット切削、微量潤滑（MQL）、水系冷却切削に対応します。
• 作業台はトルクモータ直結駆動、工具台は一歯差ギア伝動を採用しています。
• 作業台主軸系およびX、Y、Z軸のナット・軸受は油気潤滑を採用しています。
• Y軸は大型コラム移動式の工具往復機構を採用し、機構はコンパクトで動静的剛性に優れ、多頭ホブや大送りの切削に適しており、中〜大モジュール歯車の高効率加工に最適です。
• X、Z軸は輸入直線ガイド、Y軸は上下レベルのポリマーコーティングガイドを使用しています。
• 全閉式保護カバー、自動排削装置、自動ワーククランプを標準装備。オプションで自動搬送装置やワークマガジンを選択可能で、他の機械と連結して歯車の自動加工ラインを構成できます。
• 使いやすいHMI、パラメトリックプログラミング機能およびシステム自己診断機能を備えています。
• 制御システムはFANUCまたはSIEMENSを構成可能です。

主要技術仕様（YE3140 / YE3160 比較）
項目 | 主要技術仕様 | 単位 | YE3140 | YE3160
1 | 最大ワーク直径 | mm | 400 | 600
2 | 最大ワークモジュール | mm | 8（湿式12） | 8（湿式12）
3 | 最大回転角（A軸） | deg | ±45° | ±45°
4 | ホブの最大取付径×長さ | — | Φ170×230 | Φ170×230
5 | 最大軸方向切削量（Y軸） | mm | 200 | 200
6 | ホブ中心〜作業台中心の水平距離（X軸） | mm | 70-370 | 70-420
7 | ホブ中心〜作業台面の垂直距離（Z軸） | mm | 250-850 | 250-850
8 | 外側支持端面〜作業台面距離（Z2軸） | mm | 400-900 | 400-900
9 | ホブ最高回転数（B軸） | rpm | 1500 | 1500
10 | 作業台最高回転数（C軸） | rpm | 200 | 200
11 | 主電動機出力 | kW | 22 | 22

特長 / 仕様（まとめ）

• 型式／番号：YE3140 / YE3160
• 製品名：CNCホブ盤（数控滚齿机）
• 適用業界：乗用車、商用車、建設機械、船舶機械、農業機械、減速機などの歯車加工
• 加工精度：GB/T10095.1-2008 標準6級相当まで
• 軸数・連動：6軸、4軸連動
• 切削方式：ドライ切削／ウェット切削／微量潤滑（MQL）／水系冷却切削
• 主電動機出力：22 kW
• ホブ最高回転数：1500 rpm；作業台最高回転数：200 rpm
• ホブ取付径×長さ（例）：Φ170×230
• 選択可能な制御：FANUC または SIEMENS
