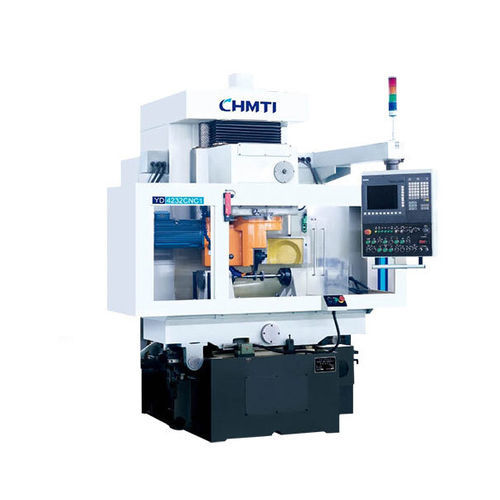

CNC歯車装置成形マシン YD42322横型円筒形歯車装置用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- その他の特徴
- 円筒形歯車装置用
- モジュール
6 mm, 8 mm
(0.24 in, 0.31 in)- パーツ径
320 mm
(13 in)- 回転速度
最大: 400 rpm
(2,513.274 rad.min-1)最少: 50 rpm
(314.159 rad.min-1)
詳細
概要
本機は主に自動車、造船、建設機械等の歯車加工に適用されます。加工精度はGB/T10095.1-2008規格の等級5-6に達することが可能です。
主要性能・特徴
適用加工
外歯直歯および斜歯の円筒歯車、スプライン、段付き歯車の軸方向または径方向の剃り加工に適しています。
主要技術仕様
1 | 最大加工ワーク直径 | 320 mm
2 | 最大モジュール | 軸剃 8、径剃 6
3 | 剃刀回転速度範囲 | 50-400 r/min
4 | 作業台送り速度 | 1-500 mm/min
5 | 径方向送り速度 | 0.2-500 mm/min
6 | 剃刀回転中心～心押し中心距離範囲 | 115/125~280 mm
特性 / 技術仕様
本機は主に自動車、造船、建設機械等の歯車加工に適用されます。加工精度はGB/T10095.1-2008規格の等級5-6に達することが可能です。
主要性能・特徴
- 2軸式CNC剃齒（歯面剃り）機。サーボ制御により刃物の径方向送り（Z軸）と工作台の軸方向送り（X軸）を駆動し、軸方向および径方向の剃り加工が可能です。
- 立式レイアウトで、コラムとベッドは高剛性の一体構造です。
- X、Y軸はデジタルサーボモータ＋ボールねじ駆動を採用しています。
- ヒューマンマシンインターフェース（HMI）を装備しています。
- プロファイル機構により、冠状歯（鼓形歯）や小テーパー歯車の剃削加工が行えます。
適用加工
外歯直歯および斜歯の円筒歯車、スプライン、段付き歯車の軸方向または径方向の剃り加工に適しています。
主要技術仕様
1 | 最大加工ワーク直径 | 320 mm
2 | 最大モジュール | 軸剃 8、径剃 6
3 | 剃刀回転速度範囲 | 50-400 r/min
4 | 作業台送り速度 | 1-500 mm/min
5 | 径方向送り速度 | 0.2-500 mm/min
6 | 剃刀回転中心～心押し中心距離範囲 | 115/125~280 mm
特性 / 技術仕様
- 型式（番号）：YD4232CNC2
- 製品名：CNC剃齒機（歯車剃り機）
- 最大加工ワーク直径：320 mm
- 最大モジュール：軸剃8、径剃6
- 剃刀回転速度範囲：50-400 r/min
- 作業台送り速度：1-500 mm/min
- 径方向送り速度：0.2-500 mm/min
- 剃刀回転中心～心押し中心距離範囲：115/125~280 mm
- 加工精度：GB/T10095.1-2008 規格 等級5-6に達する
