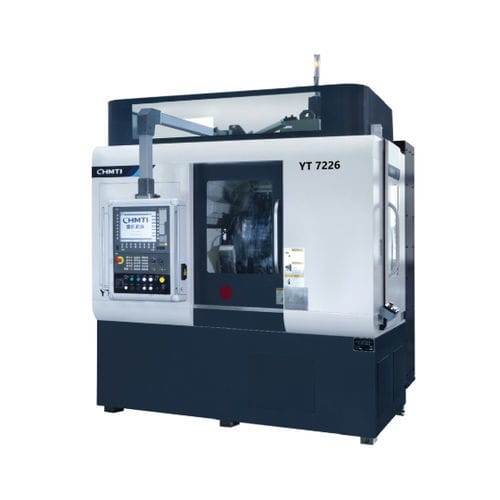

ギヤ用グラインダー センター YT7226G/YT7226

縦型CNC高精度

概要
本機は新エネルギー車、自動変速機、乗用車などの分野における歯車の精密研削加工を主用途としています。バッチ加工の精度はGB/T10095.1-2008の等級4〜5に達します。

主な性能と特徴

• 13軸5連動のCNCウォーム研削盤。研削線速度は63 m/s以上で安定稼働可能です。
• 2個取りワーク主軸を採用し、サイクルの補助時間を5秒以内に短縮、量産効率を大幅に向上させます。
• 高精度の端面歯盤と油圧フローティング締結装置により、ワークテーブル交換時の高精度な位置決めとロックを実現。前後テーブルの加工精度一致性は0.005 mm以内です。
• ベッド循環冷却による熱平衡システムを備え、加工中と非加工時で異なる給油方式を用いて内部温度を均一化し、熱変形を低減します。
• 機械ソフトは齧合方向の任意修形、歯面ねじれ補償、点修整（任意形状の修整）、歯面網目研削、二圧角非対称歯車研削、小テーパ歯車研削などの複雑な修形機能を備えます。

数値制御システムと自動化

• Siemens 840Dsl/one数値制御システムを採用し、多チャネル制御プラットフォームで各NC軸を柔軟に制御します。
• ワークの自動把持、自動砥石修正、高速かみ合せ、自動研削ティーチ、自動修整ティーチ、自動余肉配分および自動研削の全自動制御を実現します。
• 操作画面はメーカー開発の独自HMI（ノープログラミング）を採用し、ヒューマンマシン対話、歯車パラメータ計算およびプログラム自動生成が可能です。

適用業界
新エネルギー車、自動変速機、乗用車などの歯車の量産精密研削加工業界。

主な技術仕様（表）
番号 | 主な技術仕様 | 単位 | パラメータ
型式 | | | YT7226G / YT7226
1 | 最大ワーク直径 | mm | 260
2 | 最大モジュール | mm | 5
3 | 研削主軸最高回転数 | r/min | 10000 / 6100
4 | ワーク主軸最高回転数 | r/min | 3000 / 1600
5 | 砥石中心～工作台回転中心距離 | mm | 115 ~ 350
6 | 砥石最大取付寸法 | mm | Φ220×Φ76.2×160 / Φ275×Φ160×160
7 | ローラ最大取付寸法 | mm | Φ140×Φ52×40 / Φ123×Φ52×40
8 | 研削主軸出力 | kW | 28.5 / 16

特長 / 技術仕様

• 型式：YT7226G / YT7226
• 最大ワーク直径：260 mm
• 最大モジュール：5 mm
• 研削主軸最高回転数：10000 / 6100 r/min
• ワーク主軸最高回転数：3000 / 1600 r/min
• 砥石中心～工作台中心距離：115 ~ 350 mm
• 砥石最大取付寸法：Φ220×Φ76.2×160 または Φ275×Φ160×160
• ローラ最大取付寸法：Φ140×Φ52×40 または Φ123×Φ52×40
• 研削主軸出力：28.5 / 16 kW
• 研削線速度：63 m/s以上で安定
• 二連ワーク主軸設計；補助サイクル時間 ≤ 5 s（生産性大幅向上）
• 前後テーブルの位置決め・ロック一致性：≤ 0.005 mm
• ベッド循環冷却熱平衡システムにより熱変形を低減
• 数値制御：Siemens 840Dsl/one；豊富な自動化および修形機能に対応
