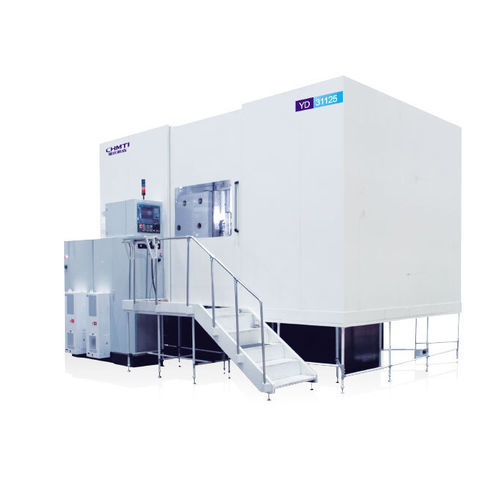

CNC歯車装置成形マシン YD3180/31125/31200/Y313206縦型
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 縦型
- モジュール
27 mm, 30 mm, 32 mm
(1.06 in, 1.18 in, 1.26 in)- パーツ径
800 mm, 1,250 mm, 2,000 mm, 3,200 mm
(31 in, 49 in, 79 in, 126 in)- 回転速度
200 rpm, 260 rpm
(1,256.637 rad.min-1, 1,633.628 rad.min-1)- 歯車用ホブの直径
350 mm, 400 mm, 460 mm
(13.8 in, 15.7 in, 18.1 in)
詳細
概要
本機は重型自動車、風力発電、建設機械、船舶、揚重機、鉱山機械、発電設備などの産業向け歯車加工に適しています。加工精度はGB/T10095.1-2008規格の6〜7級に達することができます。
主要性能・特徴
主な技術仕様・寸法
主な型式：YD3180 / YD31125 / YD31200 / Y31320CNC6
特長・仕様（概要）
本機は重型自動車、風力発電、建設機械、船舶、揚重機、鉱山機械、発電設備などの産業向け歯車加工に適しています。加工精度はGB/T10095.1-2008規格の6〜7級に達することができます。
主要性能・特徴
- 六軸四連動の大型数値制御（CNC）ギアホビング盤。
- 作業台固定、柱可動による径方向送りを行う立式レイアウト。全封閉カバー、油煙回収装置、自動排せん装置を備え、ワーク自動締付装置はオプション。
- ホブ主軸は高精度歯車伝動を採用。作業台は二重ウォームギア伝動。径方向および軸方向の送り軸は矩形鋼差し込みガイドとローリングガイドブロックで支持され、機械全体の剛性および精度が高い。
- 高効率加工に対応し、高速コーティングホブおよび超硬チップホブの加工が可能。大モジュール歯車向けには、ディスクミルとホブを一回のチャッキングで使用し、荒削り（フライス）→仕上げ（ホビング）の工程を実現可能。
- 微量潤滑（MQL）冷却装置を搭載可能で、準ドライ切削を実現。
主な技術仕様・寸法
主な型式：YD3180 / YD31125 / YD31200 / Y31320CNC6
- 1. 最大ワーク径 (mm) — YD3180: 800; YD31125: 1250; YD31200: 2000; YD31320CNC6: 3200
- 2. 最大モジュール (mm) — YD3180: 27; YD31125: 30; YD31200: 32; YD31320CNC6: 32
- 3. 刃物台最大回転角 (°) — 全モデル: ±45°
- 4. ホブ主軸最高回転数 (r/min) — YD3180: 260; YD31125: 260; YD31200: 200; YD31320CNC6: 200
- 5. 作業台最高回転数 (r/min) — YD3180: 24; YD31125: 16; YD31200: 4; YD31320CNC6: 4
- 6. 最大装刀寸法 (直径×長さ mm) — YD3180: Φ350×450; YD31125: Φ400×500; YD31200: Φ460×600; YD31320CNC6: Φ460×600
- 7. ホブ最大軸方向移動量 (mm) — YD3180: 380; YD31125: 400; YD31200: 600; YD31320CNC6: 600
- 8. ホブ中心〜作業台回転中心距離 (mm) — YD3180: 100–650; YD31125: 100–850; YD31200: 30–1300; YD31320CNC6: 280–2000
- 9. ホブ中心〜作業台面距離 (mm) — YD3180: 400–1400; YD31125: 400–1400; YD31200: 765–2165; YD31320CNC6: 765–2765
- 10. 作業台耐荷重 (T) — YD3180: 10; YD31125: 12; YD31200: 30; YD31320CNC6: 40
- 11. 主電機出力 (kW) — YD3180: 43; YD31125: 43; YD31200: 53; YD31320CNC6: 53
特長・仕様（概要）
- 機械タイプ：六軸四連動大型数値制御ギアホブ盤
- 適用業界：重型自動車、風力発電、建設機械、造船、揚重、鉱山機械、発電設備等
- 加工精度：GB/T10095.1-2008 規格 6〜7級まで対応
- 工具互換性：高速コーティングホブ、超硬チップホブに対応；ディスクミル＋ホブの一回チャッキングで荒削り→精密ホビングを実現
- レイアウト・装備：立式（作業台固定、柱可動）、全封閉カバー、油煙回収、自動排せん、ワーク自動締付はオプション
- 冷却／潤滑：微量潤滑（MQL）冷却装置を装備可能で準ドライ切削を実現
- 主な仕様（型式別）：上記「主な技術仕様・寸法」を参照
