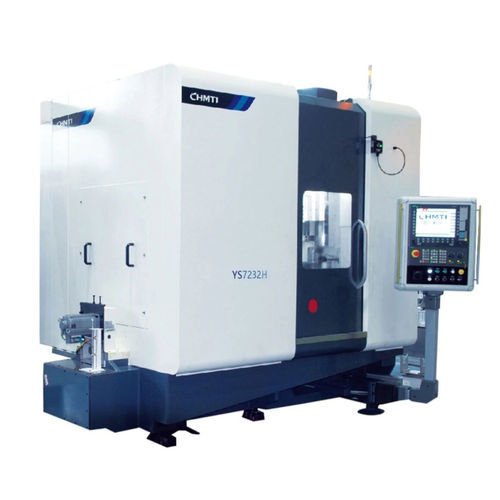

ギヤ用グラインダー センター YS7232G/YS7232H/YS7232A/YS7230回転テーブルCNC自動搬入・搬出
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- ギヤ用
- 構造
- 回転テーブル
- 制御タイプ
- CNC
- その他の特徴
- 自動搬入・搬出
- その他の特徴
- 高速, 高精度
- ピンの速度
7,800 rpm, 10,000 rpm, 12,000 rpm
(49,009 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1)- 出力
28.5 kW, 29 kW, 38 kW
(38.75 hp, 39.43 hp, 51.67 hp)- 軸間距離
最少: 50 mm
(2 in)最大: 440 mm
(17 in)- 研削砥石の直径
240 mm, 280 mm, 300 mm
(9 in, 11 in, 12 in)
詳細
概要
本機は電動車用の精密歯車研削加工向けに設計されており、厳しい受入れ基準を満たします：歯形・歯向き傾斜偏差平均値±0.002 mm、歯形・歯向き波紋度≤0.0018 mm、歯面粗さ Ra ≤0.32 μm。
主な性能・特徴
主要技術仕様（型式別）
用途および技術的ポイント
本機は電動車用の精密歯車研削加工向けに設計されており、厳しい受入れ基準を満たします：歯形・歯向き傾斜偏差平均値±0.002 mm、歯形・歯向き波紋度≤0.0018 mm、歯面粗さ Ra ≤0.32 μm。
主な性能・特徴
- 英国PTG（HOLROYD）および重慶機床と協力して、欧州の高端精密機床プロセスに基づき開発された11軸5連動の全数控高精度高性能磨齿機。
- 砥石主軸は大出力・高回転・高精度の一体型電主軸を採用し、欧州製高精度ベアリングを組み合わせています。
- 各直線軸は欧州原装の予圧付き高精度ボールねじおよび高剛性ローリング直線ガイドを採用し、ハイデンハインのリニアスケールで全閉ループ制御を実現、伝動剛性と動的応答性を向上させます。
- 制御はSiemens 840Dsl/oneまたはFANUC 31lを採用。多チャンネル制御プラットフォームにより11軸の柔軟な制御と、ワーク自動クランプ、砥石自動修整、高速合わせ、研削自動ティーチ、修整自動ティーチ、余量自動配分、全自動研削工程を実現します。
- 操作画面は自社開発のゼロプログラミングHMIで、パラメータ対話、歯車計算、研削・砥石修整プログラムの自動生成が可能です。
- ソフト機能は充実しており、任意の歯向修形、歯面ねじれ補償、点修整、歯面網紋研削、二重圧力角の非対称歯車研削、小テーパ歯車研削などの複雑修形に対応します。
主要技術仕様（型式別）
- 型式：YS7232G / YS7232H / YS7232A / YS7230
- 制御系：Siemens 840Dsl/one / Siemens 840Dsl/one / Siemens 840Dsl/one / FANUC 31l
- 最大ワーク径：320 / 320 / 320 / 320 mm
- 最大モジュール：6 / 8 / 6 / 6 mm
- 砥石主軸最高回転数 (r/min)：10000 / 7800 / 12000 / 7800
- ワーク主軸最高回転数 (r/min)：2000 / 1000 / 2000 / 1000
- 砥石心～テーブル回転中心距離：50～440 mm
- 砥石取付寸法 (mm)：Φ280×Φ115×160 / Φ300×Φ115×160 / Φ240×Φ76.2×200 / Φ280×Φ115×160
- ロール最大取付寸法（例）：Φ140×Φ52×40 / Φ140×Φ52×40 / Φ150×Φ52×40 / Φ140×Φ52×40
- 電主軸出力 (kW)：29 / 38 / 28.5 / 38
用途および技術的ポイント
- 適用ワーク：電動車用の精密歯車研削
- 達成可能な加工精度：歯形・歯向き傾斜偏差平均値±0.002 mm；歯形・歯向き波紋度≤0.0018 mm；歯面粗さ Ra ≤0.32 μm
- NC軸数：11軸、5連動
- 自動化機能：ワーク自動クランプ、砥石自動修整、高速合わせ、研削自動ティーチ、修整自動ティーチ、余量自動配分
- 高度な研削機能：任意の歯向修形、歯面ねじれ補償、点修整、網紋研削、非対称歯研削、小テーパ歯車研削
