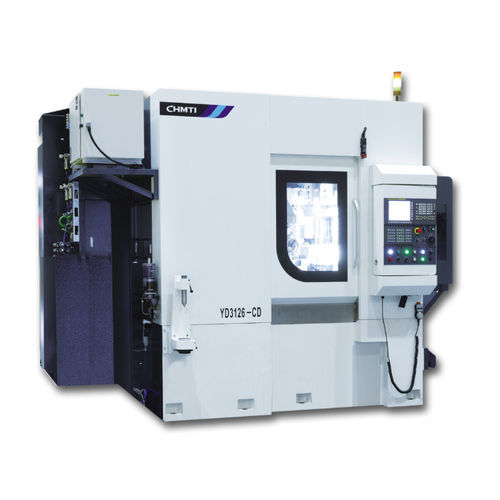

CNC歯車装置成形マシン YD3126-CD

縦型

概要
YD3126-CD は、ホビング（歯切り）と成形フライス加工を組み合わせた数控（CNC）複合機で、大量生産向けの歯車加工に適しています。乗用車、商用車、建設機械、減速機などの歯車加工に対応し、加工精度は GB/T10095.1-2008 の6級まで達します。

主な性能・特徴

• 13軸4連動の高速ドライ加工対応のホビング＋成形フライス複合機で、高効率の大量加工が可能です。
• 4つのワークポジションを備え、異なるポジションで同時にホビングと成形加工を行えます。
• 立式レイアウトで柱の水平移動により径方向送りを実現し、効率的なホビング加工を可能にします。
• 成形フライスは成形刃によるローリング切削方式を採用し、複数工程の機能を複合化します。
• 全密閉カバー、迅速な切粉排出、ドライ冷却システムを備え、熱安定性と加工寸法の安定を確保します。
• ホビング主軸およびワークテーブル主軸は直結駆動で伝達系が短く高い伝達精度を実現。高剛性の回転軸受で中モジュール歯車のドライ切削に対応します。
• 単体の自動上下料機構や自動搬送マガジンをオプションで装備でき、自動化・柔軟生産に対応します。
• 制御装置は Siemens または FANUC を選択可能です。

主な技術仕様

• 型式：YD3126-CD
• 最大ワーク直径：260 mm
• 最大モジュール：6
• 刃架最大回転角：±45°
• ホビング主軸最高回転数：2500 r/min
• ワークテーブル最高回転数：250 r/min
• 最大装刀寸法（直径×長さ）：Φ130 × 230 mm
• ホビング刃の最大軸方向移動量：200 mm
• ホビング中心からワークテーブル回転中心までの距離：30〜220 mm
• ホビング中心からワークテーブル面までの距離：135〜485 mm

特性 / 仕様

• 型式：YD3126-CD
• 製品名：数控（CNC）ホビング・成形フライス複合機
• 適用業界：乗用車、商用車、建設機械、減速機等の歯車大量加工
• 加工精度：GB/T10095.1-2008 規格 6級 相当まで
• 構造形式：立式、13軸4連動、4ポジション複合加工
• 工具・主軸：ホビング主軸・テーブル主軸は直結駆動、高剛性回転軸受で支持
• 切削方式：ドライ切削、成形フライスによるローリング切削での成形加工
• 冷却・防護：全密閉カバー、迅速な切粉排出、ドライ冷却システム
• 自動化オプション：単体上下料機構、自動搬送マガジン
• 制御：Siemens または FANUC 選択可
• 最大ワーク直径：260 mm
