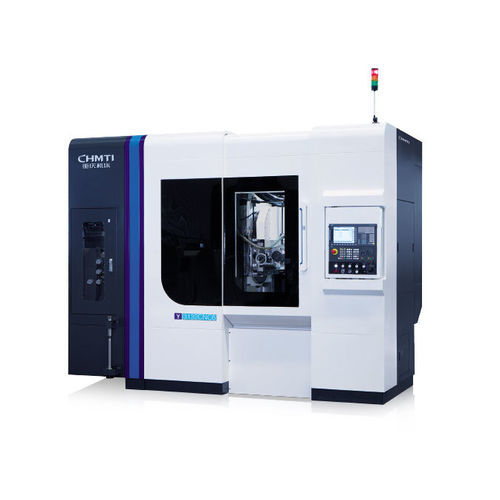

CNC歯車装置成形マシン Y31326~7

縦型

製品概要
乗用車、商用車、建設機械、船舶機械、農業機械、減速機などの歯車を大量かつ高効率に加工するための工作機械です。仕上げ精度はGB/T10095.1-2008の6級に達します。

主な性能と特徴

• 六軸・四連動のCNC高効率歯切り機、ウェット加工対応。
• 立形レイアウトで大平面の鋳鉄ガイドを採用し、精密にかんな掛け（スクレーピング）を行っているため接触強度と動作精度に優れます。構造はコンパクトで静・動剛性が高く、マルチヘッドのホブ刃や大送り切削に適し、特に中〜大モジュールの歯車加工で高い生産性を発揮します。
• 全閉式防護カバー、油霧回収装置、自動排削装置、ワーク自動締付け装置を備え、オプションで自動供給／排出ユニットやワークマガジンを追加して自動化生産ラインに組み込めます。
• HMI（ヒューマンマシンインターフェース）、パラメトリックプログラミング、システム自己診断機能を装備。
• 制御システムはFANUCまたはSIEMENSを選択可能。

主な技術仕様

• 最大ワーク直径：320 mm
• 最大ワークモジュール：10 mm
• 工具台最大回転角：±45°
• ホブ主軸最高回転数：700 r/min
• テーブル最高回転数：60 r/min
• 最大装刀寸法（直径×長さ）：Φ170×230 mm
• ホブ最大軸方向移動量：200 mm
• ホブ中心とテーブル回転中心の距離：40〜310 mm
• ホブ中心からテーブル面までの距離：210〜570 mm

特性 / 仕様 / 技術

• 製品名：CNC高効率歯切り機
• 適用業界：乗用車、商用車、建設機械、船舶機械、農業機械、減速機など
• 加工方式：ウェット加工
• 軸数：六軸・四連動
• 案内／ガイド：大平面鋳鉄ガイド、精密スクレーピング
• 封じ込め・保護：全閉式防護、油霧回収装置、自動排削装置
• 自動化：自動供給／排出ユニットおよびワークマガジンをオプションで搭載可能；自動化生産ラインへの統合に対応
• 制御システム：FANUCまたはSIEMENSを選択可
• 加工精度：GB/T10095.1-2008 6級まで可能
• 最大ワーク直径：320 mm
• 最大モジュール：10 mm
• ホブ主軸最高回転数：700 r/min
• テーブル最高回転数：60 r/min
• 最大装刀寸法：Φ170×230 mm
• ホブ軸方向移動量：200 mm
• ホブ中心〜テーブル回転中心距離：40〜310 mm
• ホブ中心〜テーブル面距離：210〜570 mm
