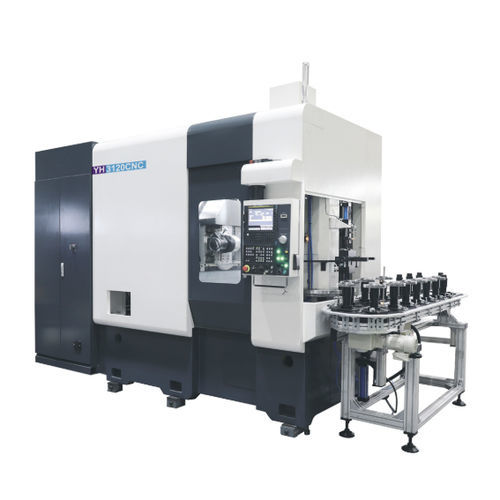

CNC歯車装置成形マシン YS3120(CD)/YH3120CNC(CD)

縦型

概要
本機はオートバイ、自動車、計器類、電動工具、一般機械、減速機などの歯車加工に適しています。コストパフォーマンスに優れ、加工精度はGB/T10095.1-2008の6級に達します。

主要性能・特徴

• 6軸／13軸の四連動ドライ切削ホブ盤で、環境配慮と高効率な高速加工に対応します。
• YS3120/YS3120-CD：各数値制御軸は独立した交流サーボモータで駆動。B軸は大出力スピンドルサーボモータを採用し、2段高精度斜歯車伝動と末端機構を備えます。C軸は高精度斜歯車で高速かつ高精度な分割を行います。
• YH3120/YH3120-CD：B軸は内蔵モータの直接駆動、C軸は内蔵トルクモータの直接駆動を採用し、作業台主軸は高精度の角接触玉軸受で支持されます。
• 立式レイアウトで、コラムの水平移動により径方向送りを実現し、効率的なホブ加工を行います。
• 構造はコンパクトで占有面積が小さく、全密閉カバー、内部切りくず防護、ドライ冷却システムを備え、高速ドライ切削を実現します。
• 成形フライスによるホブ切削方式で面取りを行い、複合作業を実現可能です。
• 単体自動化や各種接続インターフェースのオプションにより、自動化・フレキシブル生産に対応します。
• 焼入れ後精密ホブ加工のための噛合せ機構を選択可能です。
• 制御器はFANUC、SIEMENS、GSK25iGから選択できます。

主な技術仕様
注：表の列は「仕様項目 / YS3120/YS3120-CD / YH3120/YH3120-CD」の順に記載しています。
最大ワーク直径（mm）：200 / 200
最大ワークモジュール（mm）：6 / 6
工具シート最大回転角（°）：±45° / ±45°
ホブ主軸最高回転数（r/min）：1500 / 2300
工作台最高回転数（r/min）：200 / 250
最大取付工具サイズ（直径×長さ, mm）：Φ130×230 / Φ130×230
ホブ最大軸方向移動量（mm）：180 / 180
ホブ中心から工作台回転中心までの距離範囲（mm）：30–230 / 30–230
ホブ中心から工作台面までの距離（mm）：185–485 / 185–485

適用／推奨業界

• オートバイ、自動車、一般機械、減速機、電動工具、計器類などの中小型歯車加工。
• 大型歯車の加工用途については、同等仕様の大型機種をご参照ください。

備考
YS3120系列、YH3120系列など複数の型式・構成があり、加工対象や自動化要件に応じて制御系やオプションを選択できます。

主な仕様（要点）

• 加工精度：GB/T10095.1-2008 規格 6級まで。
• 最大ワーク直径：200 mm（両機種共通）。
• 最大ワークモジュール：6 mm。
• 工具シート最大回転角：±45°。
• ホブ主軸最高回転数：YS3120系列 1500 r/min；YH3120系列 2300 r/min。
• 工作台最高回転数：YS3120系列 200 r/min；YH3120系列 250 r/min。
• 最大取付工具サイズ：Φ130×230 mm。
• ホブ最大軸方向移動量：180 mm。
• ホブ中心〜工作台回転中心距離範囲：30–230 mm。
• ホブ中心〜工作台面距離：185–485 mm。
• 制御システム選択肢：FANUC、SIEMENS、GSK25iG。
