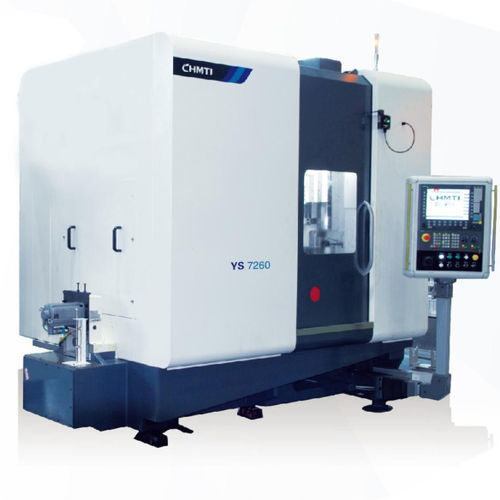

ギヤ用グラインダー センター YS7250/YS7260縦型CNC12軸
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- ギヤ用
- 構造
- 縦型
- 制御タイプ
- CNC
- 軸数
- 12軸
- その他の特徴
- 自動搬入・搬出
- その他の特徴
- 高精度
- ピンの速度
7,800 rpm
(49,009 rad.min-1)- 出力
38 kW
(51.67 hp)- 軸間距離
最大: 510 mm
(20 in)最少: 50 mm
(2 in)- 研削砥石の直径
300 mm
(12 in)
詳細
製品概要
本機は自動変速機、乗用車・商用車用ギア、精密減速機などの歯車の精密研削加工向けに設計されています。量産加工に対応し、精度は GB/T10095.1-2008 の等級4〜5 を達成できます。
主な性能・特徴
主要技術仕様
用途・主要機能
特徴 / 技術要約
本機は自動変速機、乗用車・商用車用ギア、精密減速機などの歯車の精密研削加工向けに設計されています。量産加工に対応し、精度は GB/T10095.1-2008 の等級4〜5 を達成できます。
主な性能・特徴
- 十二軸五連動の数値制御歯車研削盤で、高精度・高能率のウォーム（蜗杆）研削に対応します。
- 砥石主軸はドイツ製の高出力ダイレクトドライブ電動スピンドルを採用。直線軸は輸入の高剛性ローリング式直線ガイド、ボールねじは予圧付き高精度輸入品を使用し、Heidenhain（ハイデナウ）光学スケールまたは磁気スケールによる位置フィードバックでフルクローズドループ制御を実現します。
- ソフトウェアは任意の歯すじ修形、歯面ねじれ補正、点修整（任意歯形修整）、歯面網目研削、非対称二重圧力角の研削、小テーパ研削等の複雑な修形機能をサポートします。
- 制御システムはSiemens 840Dsl を採用したマルチチャネル制御プラットフォームで、12軸を柔軟に制御し、ワークの自動把持、砥石の自動修整、高速かみ合わせ、自動研削ティーチング、自動修整ティーチング、残肉配分および研削工程の全自動制御を実現します。
- HMIは社内開発で、歯車パラメータ計算や研削・修整プログラムの自動生成機能を備えます。
- 機械右側に単一ステーションの投入・取出し用マガジンと回転ロボットを配置し、自動搬送による量産自動化に対応します。
主要技術仕様
- 製品シリーズ：YS72 series
- 軸数・連動：十二軸五連動数値制御研削盤
- 制御システム：Siemens 840Dsl マルチチャネルプラットフォーム
- 砥石主軸：ドイツ製ダイレクトドライブ電動主軸、38 kW
- 直線ガイド・ボールねじ：輸入高剛性ローリング直線ガイド、予圧付き高精度輸入ボールねじ
- 位置フィードバック：Heidenhain光学スケールまたは磁気スケール、フルクローズドループ制御
- 最大ワーク径：500 mm（YS7250）/ 600 mm（YS7260）
- 最大モジュール：8 mm（YS7250）/ 10 mm（YS7260）
- 砥石主軸最高回転数：7800 r/min
- ワーク主軸最高回転数：610 r/min（YS7250）/ 390 r/min（YS7260）
- 砥石中心〜ワークテーブル回転中心距離：50〜440 mm（YS7250）/ 50〜510 mm（YS7260）
- 砥石最大取付寸法：Φ300×Φ115×160 mm
- ローラ最大取付寸法：Φ140×Φ52×40 mm（YS7250）/ Φ160×Φ52×40 mm（YS7260）
- 主軸出力：38 kW
用途・主要機能
- 自動変速機用歯車、乗用車/商用車用歯車、精密減速機等の精密歯車の量産研削に適しています。
- 自動把持、砥石自動修整、自動研削、ティーチングおよび残肉配分などの全自動加工フローをサポートします。
- 複雑な歯形修整・補償機能を多数サポートし、高度な歯面修形要求を満たします。
特徴 / 技術要約
- 製品シリーズ：YS72 series
- 十二軸五連動数値制御研削盤
- 制御：Siemens 840Dsl マルチチャネルプラットフォーム
- 主軸：ドイツ製ダイレクトドライブ電動主軸、38 kW
- 直線ガイドとボールねじ：輸入高剛性直線ガイド、予圧付き高精度ボールねじ
- 位置検出：Heidenhain光学スケールまたは磁気スケール
- 加工能力：最大ワーク径 500 / 600 mm
- 最大モジュール：8 / 10 mm
- 砥石主軸最高回転数：7800 r/min
- 自動化：単一ステーション換料マガジンと回転ロボット
