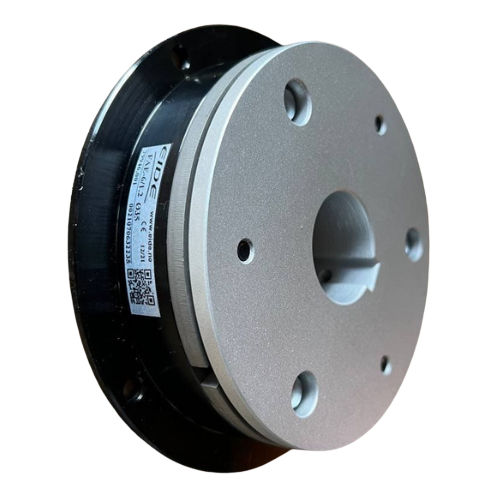

FAE電磁ブレーキは、コイルと摩擦材を内蔵したインダクターコアと、スプリングメンブレンを内蔵したインダクションディスクとインダクションサポートブッシュからなるインダクションアセンブリで構成され、インダクターコアはY軸を中心に機械のベッドに固定されています。組み立ての際には、表に示された寸法aを守らなければならない。
コイルに電圧(DC24Vに正規化)をかけると、磁界が形成され、誘導されたディスクを引きつけ、スプリング・メンブレンに変形をもたらし、エアギャップ「a」を補い、両者の間に摩擦が生じ、ブレーキがかかる。電流を除去すると、部品5は元の位置に戻り、制動が停止し、残留トルクもなくなります。
FAE電磁ブレーキでは、2つの摩擦面にグリースやオイルが付着していないことを確認してください。
これらのユニットは、トルクが公称値に達するまでの作動回数が少なくて済みます。リベットの存在を隠すために、リベット6の頭よりも約30%大きい穴を開けてください。
特徴
ほとんどのメーカーに対応しています。
小型サイズ。
電圧可変の電源供給が可能。
FAEの電磁ブレーキは、以下のような様々な機械に使用することができます。
容器・包装
建物やファサードの清掃
マシンツール。
---
