摩擦ブレーキ COMBIPERM P1

電磁式サーボ モーター用電流不足

製品説明

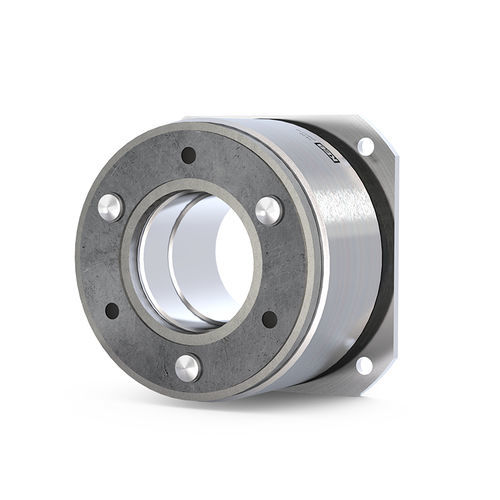

COMBIPERM P1 は、摩擦式のかみ合いで動作する永久磁石ブレーキで、回転方向の遊びがありません。通電時は永久磁石の磁場が打ち消され、駆動部は残留トルクなしに回転します。非常停止時や電源断時には安全ブレーキが作動して駆動部を確実に停止・保持します。短い切替時間とコンパクトな設計により、サーボモータや医療用途に適しています。

特長

• 11サイズで 0.1 Nm ～ 194 Nm の定格トルクをカバー
• 遊びなし、摩擦による作動
• 通電時に残留トルクなしで解除
• 絶縁クラス F（VDE 0580）
• cCSAus 認証、VdS オプションあり
• 連続運転（S1 / 100% duty）対応設計
• 標準で最大 10,000,000 回の切替寿命
• 最大回転数 10,000 rpm
• 標準コイル電圧 24 V（特注電圧対応可）

オプション / バリエーション

• VdS 認可対応
• 接続部およびモーターケーブル保護用ケーブル保護板
• オイル漏れから制動トルクを保護するフェルトリング
• リアねじ接続（バリアント300）— 狭い取付スペース向け
• 丸フランジ（バリアント100）
• 角フランジ（バリアント200）
• 外側ハブ（バージョン30）
• マグネット内ハブ（バージョン20）
• ハブなし（バージョン10）
• 特注コイル電圧はお問い合わせに応じて対応
• カスタムプラグまたは接続済みケーブルの製作
• 工場証明書 2.1 または 検査証明書 3.1 の発行対応可

技術データ（概要表）
サイズ | 定格トルク M2 [Nm] | 120 °C 時の最小静止トルク M4min120 [Nm] | 標準電力 [W] | 最大ハブ穴径 [mm]
0A | 0.15 | 0.1 | 3 | 3
01 | 0.5 | 0.3 | 8 | 6
02 | 1.4 | 0.8 | 10 | 8
03 | 2.7 | 1.8 | 11 | 12
04 | 3.5 | 2.8 | 11 | 12
05 | 6.1 | 4 | 12 | 15
06 | 12 | 8 | 18 | 18
07 | 24 | 15 | 24 | 25
08 | 49 | 32 | 26 | 30
09 | 96 | 65 | 40 | 40
10 | 194 | 115 | 50 | 50

標準電圧: 24 V | 特殊電圧: 要問い合わせ。定格トルクは摩擦要素のならし後に達成されます。

特性 / 仕様

• 型式シリーズ: COMBIPERM P1
• トルク範囲: 0.1 Nm ～ 194 Nm
• 遊びなしの摩擦作動設計
• 通電時の残留トルクなしの解除
• サーボモータや医療用途に適合
• 最大回転数 10,000 rpm
• 連続運転（S1 / 100%）対応
• 耐久性: 標準で最大 10,000,000 回の切替寿命
• 標準コイル電圧: 24 V（特注電圧対応可）
• 絶縁クラス: ISO クラス F（VDE 0580）
• 認証: cCSAus; VdS オプションあり; EU/UK/CSA 適合書類あり
• 複数のフランジ・ハブバリエーション対応
• 保護・接続用オプション: ケーブル保護板、フェルトリング、カスタムプラグ/ケーブル
